Kobelco SK210-8 / SK210LC-8 Бум Гидравлический цилиндр
1. краткое описание продукта
This heavy-duty boom hydraulic cylinder is a fully interchangeable aftermarket component exclusively manufactured for Kobelco SK210-8 standard chassis excavator and long-track SK210LC-8 medium heavy diggerВ качестве основного грузоподъемного подъемного привода передних рабочих приспособлений он обеспечивает стабильную мощность с высоким крутящим моментом для подъема, опускания и удержания нагрузки бума, широко используемый в реконструкции городских дорог,Раскопки жилищных фундаментовОн стал основным запасным запасом для профессиональных мастерских по ремонту экскаваторов.Средний арендный парк и трансграничные оптовики деталей, ориентированные на классические экскаваторы серии 8 Kobelco.
Все производственные процедуры строго следуют оригинальным техническим чертежам Kobelco OEM и точным допущениям сборки.размеры износостойкого медного корпуса и устройство гидравлического порта для масла полностью совпадают с эксклюзивным номером части OEM YN01V00151F1Прямая установка с застежкой без каких-либо изменений на месте резания, шлифования или сварки,эффективное сокращение затрат на рабочую силу по техническому обслуживанию и предотвращение массовых потерь в процессе строительства, вызванных внезапным отказом цилиндра бума.
Таблица основных сведений о продукте
| Положение |
Подробная спецификация |
| Полное имя |
Полная гидравлическая установка бумного цилиндра |
| Применимое оборудование |
Кобелько SK210-8 стандартный трассовый экскаватор, SK210LC-8 длинный трассовый среднетяжелый экскаватор |
| Номер части OEM |
YN01V00151F1 |
| Класс продукции |
Укрепленный гидравлический цилиндр для коммунального строительства и легких карьерных работ |
| Гарантия качества |
12-месячная полная гарантия на все производственные дефекты |
| МОК |
1 единица, достаточный запас для немедленной перевозки |
| Стандарт контроля качества |
ISO9001 Процессы производственного отслеживания; 100% герметичный тест на высокое давление + полный циклический тест на усталость перед доставкой |
2Основные технические параметры
| # |
Часть No. |
Описание |
Количество |
| D11 |
B16T0442D77 |
SHIM, 87 мм ID x 140 мм OD x 0.9 мм Thk; ID 87 x OD 140 x Th 0.9 мм |
1 |
| C6 |
B16T0442D14 |
SHIM, 160 мм ОД х 92 мм ID х 1,6 мм Thk; ID 92 х OD 160 х Th 1,6 мм |
1 |
| Е6 |
B16T0442D62 |
SHIM, 87 мм ID x 140 мм OD x 1,6 мм Thk; ID 87 x OD 140 x Th 1,6 мм |
1 |
| D6 |
YN02B01417D1 |
SHIM, 87 мм ID x 140 мм OD x 2 мм Thk; ID 87 x OD 140 x Th 2,0 мм |
6 |
| D7 |
YN02B01109D1 |
SHIM, 87 мм ID x 120 мм OD x 0,5 мм Thk; ID 87 x OD 120 x Th 0,5 мм |
1 |
| C7 |
B16T0442D15 |
SHIM, 160 мм OD x 92 мм ID x 2.3 мм Thk; ID 92 x OD 160 x Th 2.3 мм |
1 |
| А7 |
ZG91S02000 |
LUBE NIPPLE,1/8" NPT x 1/8" NPT; 1/8" PT -- прямой |
6 |
| Е7 |
YN02B01417D1 |
SHIM, 87 мм ID x 140 мм OD x 2 мм Thk; ID 87 x OD 140 x Th 2,0 мм |
2 |
| C8 |
YN02B01414D1 |
SHIM, 92mm ID x 160mm OD x 2mm Thk; ID 92 x OD 160 x Th 2,0mm |
2 |
| D8 |
YN02B01109D2 |
SHIM, 87 мм ID x 120 мм OD x 0.9 мм Thk; ID 87 x OD 120 x Th 0.9 мм |
1 |
| D9 |
YN02B01109D4 |
SHIM, 87 мм ID x 120 мм OD x 1,6 мм Thk; ID 87 x OD 120 x Th 1,6 мм |
1 |
| D10 |
B16T0442D78 |
SHIM, 87 мм ID x 140 мм OD x 0,5 мм Thk; ID 87 x OD 140 x Th 0,5 мм |
1 |
| А6 |
ZH32Z04000 |
КОЛБ; 90° -- (1/4" PT - 1/4" PT), (включая O-Ring ZD12P01100) |
2 |
| D12 |
B16T0442D62 |
SHIM, 87 мм ID x 140 мм OD x 1,6 мм Thk; ID 87 x OD 140 x Th 1,6 мм |
1 |
| . |
YN02B00367F1 |
Установка цилиндра |
1 |
| . |
YN02B00362F1 |
Группа (см. фиг. No 450) |
1 |
| . |
YN02B00364F1 |
Установка цилиндра |
1 |
| . |
YN02B00405F1 |
Установка цилиндра |
1 |
| . |
YN02B00407F1 |
Установка цилиндра |
1 |
| . |
YN02B00363F1 |
Установка BOOM |
1 |
| . |
YN02B00408F1 |
БУМ АССИ, ХУ |
1 |
| . |
YN01V00175F1R |
В случае, если вы не сможете получить разрешение на перевозку груза, вы можете отказаться от перевозки груза. |
1 |
| . |
YN01V00175F1C |
ЦИЛИНДР КОРА-ГИД; номер возврата |
1 |
| Е3 |
ZN18C16013 |
NUT; M16x2.0mm |
2 |
| В1 |
YN02B00409F1 |
(см. фиг. No 455) |
1 |
| D1 |
YN02B01720P1 |
PIN,85 мм OD x 258 мм L; PIN |
2 |
| А1 |
2444R1117D080 |
гибкий шланг,6.40 мм ID x 780 мм L |
1 |
| C1 |
YN02B01719P1 |
PIN, 90 мм ОД х 876 мм L |
1 |
| Е1 |
YN02B01722P1 |
PIN, 85 мм ОД х 277 мм L |
1 |
| Е2 |
HS18C16150G2 |
Скрут; M16x2.0x150мм |
1 |
| А2 |
2444R1117D084 |
Шланг,6.40 мм ID x 840 мм L |
1 |
| С2 |
HS18C20175G2 |
БОЛТ, ХЕКС, М20 х 175 мм, КЛ 10.9; M20x2,5x175 мм |
1 |
| D2 |
YN02B01721P1 |
PIN, 85 мм ОД x 776 мм L |
1 |
| В2 |
2445R138D8 |
SEAL, 90 мм ID x 105 мм OD x 4 мм Thk; Пыль -- ID 90 x OD 105 x Th 4 мм |
2 |
| А3 |
2444R1117D250 |
Шланг,6.40 мм ID x 2500 мм L |
1 |
| C3 |
ZN18C20016 |
NUT; M20x2,5 мм |
2 |
| D3 |
HS18C16150G2 |
Скрут; M16x2.0x150мм |
4 |
| А4 |
2444R1117D260 |
Шланг,6.4 мм ID x 2600 мм L |
1 |
| Е4 |
B16T0442D78 |
SHIM, 87 мм ID x 140 мм OD x 0,5 мм Thk; ID 87 x OD 140 x Th 0,5 мм |
1 |
| D4 |
YN02B01108P1 |
БОСС |
2 |
| C4 |
B16T0442D53 |
SHIM, 92 мм ID x 160 мм OD x 0,5 мм Thk; ID 92 x OD 160 x Th 0,5 мм |
1 |
| D5 |
ZN18C16013 |
NUT; M16x2.0mm |
8 |
| Е5 |
B16T0442D77 |
SHIM, 87 мм ID x 140 мм OD x 0.9 мм Thk; ID 87 x OD 140 x Th 0.9 мм |
1 |
| С5 |
B16T0442D40 |
SHIM, 92 мм ID x 160 мм OD x 0.9 мм Thk; ID 92 x OD 160 x Th 0.9 мм |
1 |
| 01 |
YN01V00151F1 |
Силиндр, задница, бум |
2 |
| 02 |
YN01V00175F1 |
Цилиндр, двойной действия, 95 мм Стержень, 1558 мм Удар; ASSY, ARM |
1 |
| Технический индекс |
Стандартный параметр |
| Внутренняя длина цилиндра |
126 мм |
| Диаметр жесткохромного поршневого стержня |
80 мм |
| Эффективный рабочий удар |
1350 мм |
| Номинальное рабочее давление системы |
31.4 МПа |
| Заводское гидравлическое испытание давления |
47.1 MPa (1,5 раз номинальное давление для полной проверки внутренней и внешней утечки) |
| Сырье цилиндровой трубы |
высокопрочная швейная сплавная сталь с глубокой точностью внутреннего отточивания,сверхгладкая внутренняя стенка с низким уровнем трения, устойчивая к длительному абразиву средне-тяжелой гидравлической жидкостью при частых циклах строительства |
| Обработка поверхности поршневых стержней |
40CrMo сжатый и закаленный базовый сплав, 28 ‰ 32 μm плотный твердый хромированный покрытие, твердость поверхности HRC68 ‰ 72, отличные антиграбковые и антигибкие характеристики против гравия,Бетонные куски и камни на рабочих площадках |
| Соответствующий комплект печати PN |
YN01V00151F1-KIT |
| Диапазон рабочей температуры |
-25°C ~ +85°C |
| Структурные особенности |
Расширенные уплотненные монтажные лопатки для бума, оборудованные сверхразмерными самосмазывающимися носовыми корпусами из медного сплава;Двухступенчатая встроенная буферная система для поглощения сильного мгновенного удара во время повторного подъема и опускания бума под тяжелыми нагрузками |
Основные конкурентные преимущества
-
Двухшасистый универсальный фит для классических моделей SK210-8 и SK210LC-8Эта сборка бум-цилиндров идеально подходит как для стандартных, так и для длинных экскаваторов SK210-8 без несоответствия размеров.Все соединительные геометрические размеры полностью воспроизводят оригинальные компоненты Kobelco 8 серии OEM, идеально сочетающиеся с заводскими связями и оригинальными гидравлическими трубопроводами.Он полностью устраняет проблемы скомпенсации сборки, которые вызывают преждевременное старение уплотнения и постоянную утечку масла из-за принудительной установки на устаревших армированных каркасах машин.
-
Противоударная конструкция 8-серии, специально укрепленная для тяжелых землетрясенийВ отличие от недорогих гидравлических цилиндров с тонкой стенкой,эта модель оптимизирует толщину стенки ствола цилиндра и отливных лопастей в соответствии с высокочастотными среднетяжелыми рабочими характеристиками серии SK210-8Он выдерживает длительные переменные тяжелые нагрузки и случайные столкновения с твердыми породами.с гораздо более длительным сроком службы, чем обычные неармированные альтернативы для послепродажного использования, непригодные для карьерных и тяжелых работ..
-
Два независимых внесетевых преддоставления проверки устраняют риски скрытых дефектовКаждый готовый бум-цилиндр проходит два отдельных строгих внесетевых испытания, прежде чем покинуть завод.Испытание усталости на полный ход моделирует месяцы непрерывного муниципального землеустройства для проверки целостной структурной жесткости; длительный контроль высокого давления на пропитывающей прочности всесторонне просматривает все внутренние и внешние глухие углы утечки.Все продукты, не соответствующие требованиям, полностью проверяются перед складированием, чтобы предотвратить неожиданные потери для конечных пользователей при остановке строительства..
-
Высокие затраты для операторов флота SK210-8Оригинальные OEM запасные части для вышедшей из производства классической серии SK210-8 имеют высокие цены и длительные сроки поставки.стабильная работа с низкими вибрациями и цикл обслуживания как подлинные производственные части Kobelco по конкурентоспособной цене на единицу, значительно снижая долгосрочные повторяющиеся затраты на обслуживание для независимых ремонтных мастерских и средних предприятий по аренде партий экскаваторов SK210-8.
-
Гибкие глобальные логистические решения для клиентов по всему мируВсе товары на складе могут быть отправлены в течение 3 рабочих дней после подтверждения оплаты.Консолидированные грузовые морские перевозки и полные контейнерные перевозки FCL обеспечивают экономически эффективные оптовые планы доставки для дистрибьюторов машин, охватывающих строительные рынки по всей Африке.Юго-Восточная Азия, Ближний Восток и Латинская Америка.
Производственная мощность завода
Наш завод имеет более десяти лет профессионального опыта исследований и разработок и массового производства гидравлических цилиндров для классических средних экскаваторов Kobelco 8-серии,с SK210-8 и SK210LC-8 в качестве основных зрелых производственных линийМы владеем полными интегрированными производственными линиями, включая тяжелую точную ковку, глубокое внутреннее отточивание, интегральную термическую обработку и автоматическое хромирование,оснащены профессиональными симуляторными испытательными скамейками средней и большой нагрузки для восстановления реальной муниципальной и карьерной рабочей среды и непрерывного оптимизации долговечности продукции против ударовНаша линейка гидравлических цилиндров строительного класса экспортируется круглый год.завоевание стабильного долгосрочного доверия к сотрудничеству и последовательных положительных отзывов от мировых дистрибьюторов средних запасных частей машин, опираясь на точное классическое сопоставление моделей 8-й серии и стабильное однородное качество.
Частые вопросы
Вопрос 1:Этот цилиндр может поместиться на экскаваторах Kobelco SK210-9 или SK240LC-8?
А:Различные поколения и модели экскаваторов Kobelco используют эксклюзивные, не взаимозаменяемые номера деталей OEM и уникальную геометрию установки подшипников.Пожалуйста, подтвердите полную модель машины перед размещением заказов.
Вопрос 2:Стандартный пакет включает соответствующий комплект для ремонта уплотнений?
А:Стандартная упаковка содержит только полную сборку цилиндра бума.И мы предлагаем льготную цену, если вы заказываете цилиндр и уплотнитель вместе..
Вопрос 3:Какая антиржавеющая и антисопротивляющая защита для морского транспорта?

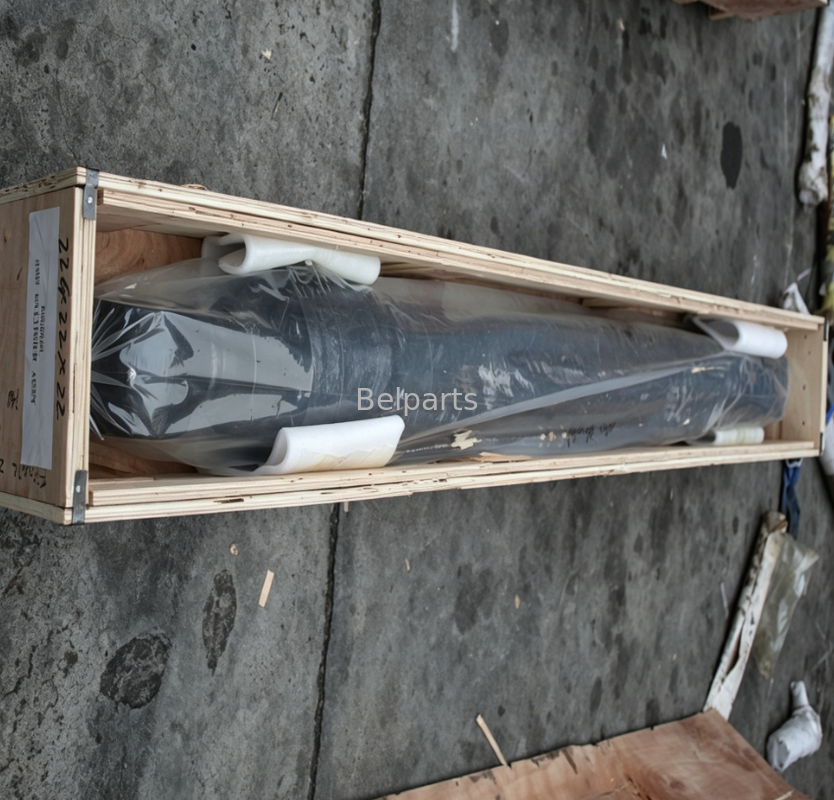

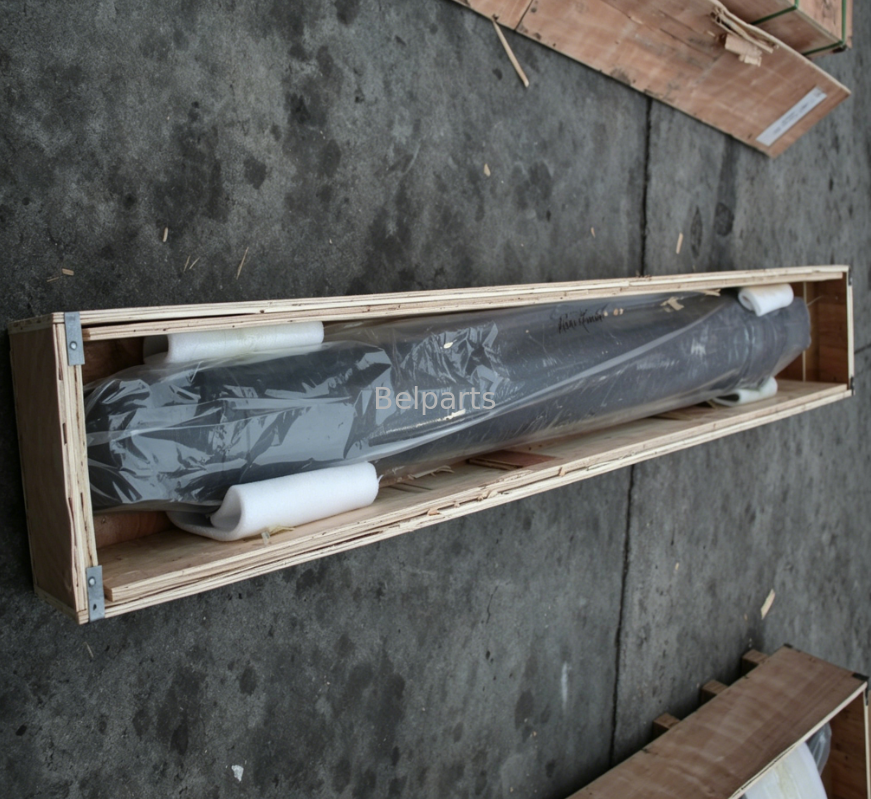

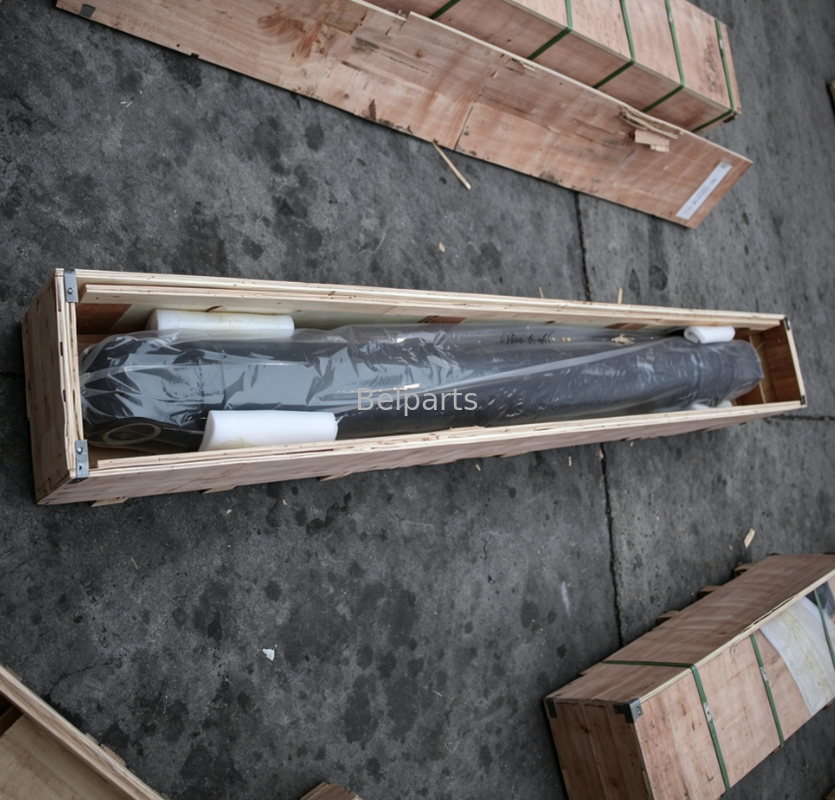

А:Противоржавое гидравлическое масло полностью впрыскивается в передние и задние камеры цилиндров, чтобы избежать внутренней коррозии; толстый антиржавый жир равномерно покрывается на всей поверхности выставленного стержня поршня.Весь цилиндр обернут многослойной водонепроницаемой пленкой PE и закреплен внутри толстых экспортных ящиков из арматуры, чтобы предотвратить царапины, деформация и эрозия влагой при длительном транзите через океан.
Q4:Предлагается ли скидка на оптовые товары при покупке полного набора цилиндров для серии SK210-8?
А:Заказы на полный комплект цилиндров с передней крепкой пользуются скидкой по объему.Консолидированная морская перевозка полных контейнеров также доступна для сокращения общей стоимости международной логистики для больших партий заказов.
Вопрос 5:Какая послепродажная поддержка, если утечка масла произойдет в течение 12-месячной гарантии?
А:Пожалуйста, предоставьте четкие фотографии места утечки и серийный номер экскаватора для проверки.Мы отправим бесплатные запасные аксессуары уплотнения и подробное пошаговое дистанционное обслуживание руководства незамедлительно решить проблемы с утечками без задержки прогресса строительства.
