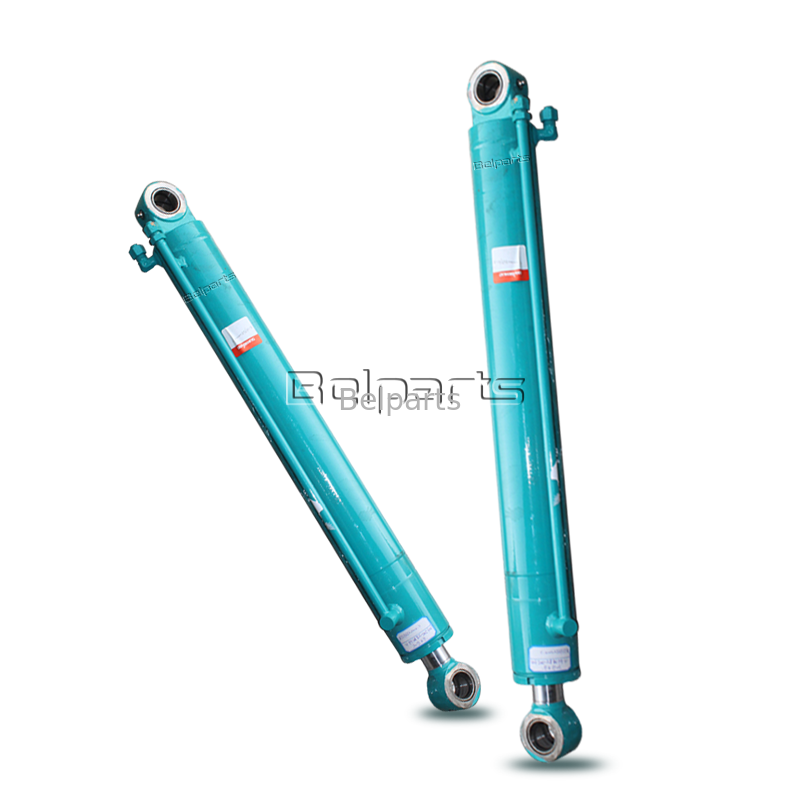

Гидравлический цилиндр рукоятки Komatsu PC300HD-7L | Артикул:707-01-0A450 | Замена послепродажного обслуживания для тяжелых условий эксплуатации
1. Введение продукта
Этот усиленный гидроцилиндр рукояти рукояти представляет собой сменную запчасть, предназначенную для вторичного рынка и предназначенную специально для тяжелого экскаватора для сноса и погрузки-разгрузки Komatsu PC300HD-7L. В отличие от стандартных цилиндров экскаваторов общего назначения PC300-7, это устройство модернизировано для выполнения высокоинтенсивных работ по сносу, дроблению камней, сортировке лома и суровым работам в карьерах. Он служит основным силовым компонентом переднего приставки, который широко имеется в наличии в мастерских по сносу, аренде тяжелого оборудования и зарубежных продавцах запасных частей, специализирующихся на тяжелых машинах Komatsu HD 7-й серии.
Все производственные процедуры строго соответствуют оригинальным техническим чертежам OEM-производителя Komatsu, специально разработанным для тяжелых версий HD. Расстояние между монтажными проушинами, размер отверстия под штифт, внутренний диаметр втулки и угол гидравлического порта полностью соответствуют номеру детали 707-01-0A450. Непосредственная установка с болтовым креплением без резки, шлифовки или сварки, что значительно снижает трудозатраты на техническое обслуживание и позволяет избежать длительных простоев, вызванных остановкой оборудования на объектах сноса и добычи полезных ископаемых.
Основная информация о продукте
| Элемент |
Подробная спецификация |
| Полное название продукта |
Полный узел гидравлического цилиндра рукояти рукояти |
| Применимый экскаватор |
Komatsu PC300HD-7L Тяжелый усиленный экскаватор |
| Артикул OEM |
707-01-0А450 |
| Класс продукта |
Усиленный гидравлический цилиндр для вторичного рынка сноса и добычи полезных ископаемых |
| Гарантия качества |
Полная гарантия 12 месяцев на все заводские дефекты |
| Минимальное количество заказа |
1 единица, достаточный запас для быстрой доставки |
| Стандарт контроля качества |
Прослеживаемый весь процесс производства по стандарту ISO9001; 100% испытание на герметичность под высоким давлением и испытание на ударную усталость при длительном цикле перед отправкой |
2. Основные технические параметры
| # |
Номер детали. |
Описание |
Кол-во |
| Г-1 |
(707-01-XZ980) |
ГРУППА ЦИЛИНДРОВ (ОКОНЧАТЕЛЬНОЕ ПОКРЫТИЕ) |
1 |
| Г-1 |
(707-01-XZ980) |
ГРУППА ЦИЛИНДРОВ (ОКОНЧАТЕЛЬНОЕ ПОКРЫТИЕ) |
1 |
|
---- |
==================== |
|
| 1 |
707-01-0А450 |
ЦИЛИНДР РЫЧАГА В СБОРЕ |
1 |
| 1 |
707-13-16710 |
Цилиндр |
1 |
| 2 |
707-76-10310 |
Втулка |
2 |
| 3 |
07145-00100 |
УПЛОТНЕНИЕ,ПЫЛЕВОЕ (КОМПЛЕКТ) |
2 |
| 4 |
707-58-11360 |
Стержень |
1 |
| 5 |
707-76-10310 |
Втулка |
2 |
| 6 |
07145-00100 |
УПЛОТНЕНИЕ,ПЫЛЕВОЕ (КОМПЛЕКТ) |
2 |
| 7 |
707-71-32800 |
ВОРОТНИК |
1 |
| 8 |
707-35-91640 |
КОЛЬЦО,ОПОРНОЕ (КОМПЛЕКТ) |
2 |
| 9 |
07000-15150 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,ГОЛОВКА ЦИЛИНДРА |
1 |
| 10 |
707-71-61130 |
ПОРШЕНЬ |
1 |
| 11 |
707-71-70290 |
ПОРШЕНЬ |
1 |
| 12 |
04260-00635 |
ЧАШКА, ОБРАТНЫЙ КЛАПАН |
12 |
| 13 |
707-71-91270 |
Кепка |
1 |
| 14 |
07020-00000 |
ФИТИНГ, СМАЗКА - ВЕРХНЯЯ ПЕТЛЯ |
1 |
| 15 |
707-27-16920 |
ГОЛОВКА,ЦИЛИНДР |
1 |
| 16 |
198-63-94170 |
УПЛОТНЕНИЕ,ПЫЛЕВОЕ (КОМПЛЕКТ) |
1 |
| 17 |
07179-13126 |
КОЛЬЦО, КНОПКА |
1 |
| 18 |
707-52-90850 |
Втулка |
1 |
| 19 |
707-51-11030 |
УПЛОТНЕНИЕ, ШТОК (КОМПЛЕКТ) |
1 |
| 20 |
707-51-11640 |
КОЛЬЦО,БУФЕР (КОМПЛЕКТ) |
1 |
| 21 |
707-35-91640 |
КОЛЬЦО,ОПОРНОЕ (КОМПЛЕКТ) |
1 |
| 22 |
07000-15150 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,ГОЛОВКА ЦИЛИНДРА |
1 |
| 23 |
01010-82085 |
БОЛТ (КОМПЛЕКТ) |
12 |
| 24 |
707-88-75310 |
Шайба |
12 |
| 25 |
707-36-16580 |
Поршень |
1 |
| 26 |
01310-01216 |
ВИНТ, НЕЙЛОН |
1 |
| 27 |
707-44-16180 |
КОЛЬЦО,ПОРШНЕВОЕ (D60PL) |
1 |
| 28 |
707-39-16120 |
КОЛЬЦО,ИЗНОСНОЕ (КОМПЛЕКТ) |
2 |
| 29 |
707-44-16910 |
Кольцо |
2 |
| 30 |
07001-05100 |
КОЛЬЦО,ОПОРНОЕ (КОМПЛЕКТ) |
2 |
| 31 |
07000-15100 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (КОМПЛЕКТ) |
1 |
| 31А |
707-83-13010 |
Клапан |
1 |
| 31Б |
07750-01628 |
Весна |
1 |
| 31С |
707-87-14070 |
Затыкать |
1 |
| 31Д |
07002-12034 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,(ДЛЯ БЕЗ УСИЛИТЕЛЯ ТОРМОЗА) |
1 |
| 32 |
707-86-11600 |
Трубка |
1 |
| 33 |
707-86-11610 |
Блокировать |
1 |
| 34 |
01435-01055 |
БОЛТ, КРЕПЛЕНИЕ СУШИЛКИ К КРОНШТЕЙНУ И РАМЕ |
4 |
| 35 |
01435-01095 |
БОЛТ,(ДЛЯ ДОСТАВКИ) |
4 |
| 36 |
07000-13035 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, ВПУСКНЫЕ И ВЫПУСКНЫЕ ПОРТЫ ВЕРХНЕГО ОХЛАДИТЕЛЯ |
2 |
| 37 |
707-88-22740 |
Кронштейн |
1 |
| 38 |
707-88-21380 |
ГРУППА |
1 |
| 39 |
207-63-64190 |
Кронштейн |
1 |
| 40 |
707-88-21390 |
ГРУППА |
1 |
| 41 |
01435-01235 |
БОЛТ,П/С (ДЛЯ ДОПОЛНИТЕЛЬНОГО ВОЗДУШНОГО КОМПРЕССОРА) |
4 |
| 42 |
07283-23442 |
ЗАЖИМ,(С ПОД ЗЕРКАЛОМ) |
2 |
| 43 |
01643-31032 |
ШАЙБА,(С АВТОМАТИЧЕСКИМ РУЛЕВЫМ УПРАВЛЕНИЕМ) |
4 |
| 44 |
01599-01011 |
ГАЙКА,(С ПОД ЗЕРКАЛОМ) |
4 |
| 45 |
707-88-33040 |
КОЛПАЧОК,РУКАВ (ДЛЯ ПЕРЕВОЗКИ) |
3 |
| 46 |
07371-31049 |
ФЛАНЕЦ РАЗЪЕМНЫЙ - КОНЕЦ ДЕЛИТЕЛЬНОГО КЛАПАНА |
6 |
| 47 |
07372-21035 |
БОЛТ РАЗЪЕМНОГО ФЛАНЕЦА - КОНЕЦ ТРАНСФОРМАТОРА МОМЕНТА |
12 |
| 48 |
01643-51032 |
ШАЙБА, (БЕЗ АВАРИЙНОГО РУЛЕВОГО УПРАВЛЕНИЯ) |
12 |
|
---- |
==================== |
|
| К |
707-99-67090 |
СЕРВИСНЫЙ КОМПЛЕКТ |
1 |
| Технический индекс |
Стандартное значение |
| Внутреннее отверстие трубки цилиндра |
138 мм |
| Диаметр штока поршня с твердым хромированием |
90 мм |
| Эффективный рабочий ход |
1460 мм |
| Номинальное рабочее давление системы |
31,4 МПа |
| Заводское гидравлическое испытательное давление |
47,1 МПа (давление в 1,5 раза больше номинального для комплексной проверки внутренних и внешних утечек) |
| Сырье для цилиндрических трубок |
Сверхвысокопрочная бесшовная легированная сталь с глубоко прецизионным внутренним хонингованием, антиабразивная внутренняя стенка, пригодная для непрерывной гидравлической циркуляции при высоких нагрузках в условиях работ по сносу |
| Обработка поверхности штока поршня |
Закаленный и отпущенный базовый материал 40CrMo, плотное твердое хромовое покрытие толщиной 30–35 мкм, твердость поверхности HRC68–72, высокая устойчивость к царапинам и изгибу, устойчивость к частым ударам разбитого бетона и твердых пород. |
| Соответствующий комплект специальных уплотнений PN |
707-01-0А450-КИТ |
| Применимая рабочая температура |
-25℃ ~ +85℃ |
| Структурная особенность |
Утолщенные соединительные проушины интегрированного рычага с увеличенными самосмазывающимися втулками из медного сплава; двойная встроенная буферная структура для поглощения сильных мгновенных ударов, возникающих при частом вытягивании и втягивании стрелы при операциях по сносу |
Уникальные преимущества продажи продукта
-
Эксклюзивное соответствие размеров для тяжелой версии для сноса Komatsu PC300HD-7L
707-01-0A450 — это специальный номер детали только для усиленного сверхмощного экскаватора PC300HD-7L, несовместимого с обычными стандартными моделями PC300-7. Все присоединительные размеры полностью повторяют оригинальные OEM-компоненты Komatsu серии HD и идеально соответствуют заводским тягам и гидравлическим трубопроводам. Оно эффективно предотвращает отклонения сборки, приводящие к преждевременному износу уплотнений и утечкам масла, вызванным вынужденной установкой на тяжелые усиленные рамы.
-
Специальное усиление для тяжелых условий работы при сносе и разрушении горных пород
Цилиндры обычной конструкции не могут выдерживать длительные частые удары обломков бетона и твердых пород, в то время как в этой модели утолщен ствол цилиндра и литые пластины с проушинами, предназначенные для сценариев эксплуатации тяжелых машин высокого давления. Модернизированная противоударная конструкция значительно продлевает срок службы, эффективно сокращая частоту частых замен подрядчиков по сносу.
-
Двойные независимые заводские испытания для устранения скрытых рисков качества
Каждый готовый цилиндр перед отправкой с завода проходит два строгих автономных испытания. Полноходовое возвратно-поступательное испытание на усталость имитирует непрерывные работы по сносу в течение всего дня для проверки общей жесткости конструкции; Длительная проверка герметичности при выдерживании под высоким давлением полностью проверяет все внутренние и внешние точки утечек. Вся несоответствующая продукция удаляется перед складированием, чтобы избежать внезапных потерь при остановке работ для заказчиков, занимающихся сносом и добычей полезных ископаемых.
-
Высокая рентабельность для владельцев парка тяжеловесного оборудования
Оригинальные запасные части OEM для снятого с производства PC300HD-7L стоят дорого, и их часто нет в наличии. Этот цилиндр рукояти послепродажного обслуживания обеспечивает такую же структурную прочность и стабильную работу, что и оригинальные детали, но по гораздо более конкурентоспособной цене, что значительно снижает долгосрочные затраты на повторное техническое обслуживание для ремонтных мастерских и крупных компаний по аренде сноса, оснащенных партиями тяжелых экскаваторов серии HD.
-

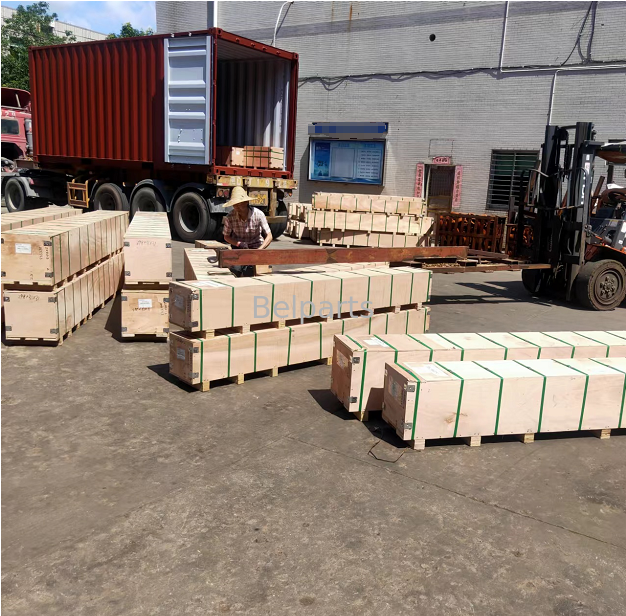

Диверсифицированные глобальные логистические решения для удовлетворения различных потребностей в доставке
Все товары на складе могут быть отправлены в течение 3 рабочих дней после подтверждения оплаты. Air Express поддерживает срочные заказы на случай внезапных поломок на удаленных объектах сноса; консолидированные морские перевозки и полные контейнерные перевозки FCL обеспечивают экономически эффективные планы оптовых поставок для дистрибьюторов техники, обслуживающих рынки горнодобывающей промышленности и сноса в Африке, Юго-Восточной Азии, на Ближнем Востоке и в Латинской Америке.
Введение в производственную мощность завода
Наш завод имеет более чем 10-летний опыт профессиональных исследований, разработок и массового производства гидравлических цилиндров для тяжелых усиленных экскаваторов Komatsu 7-й серии, включая эксклюзивную модель PC300HD-7L. Мы владеем комплексными вспомогательными производственными линиями, включая тяжелую прецизионную ковку, глубокое внутреннее хонингование, комплексную термообработку и автоматическое толстое хромирование, оснащенные профессиональными испытательными стендами для моделирования тяжелых ударов для восстановления реальных суровых условий сноса и карьерных работ, а также постоянной оптимизации ударопрочности продукта. Наша серия гидроцилиндров для послепродажного обслуживания для тяжелых условий эксплуатации экспортируется по всему миру круглый год, завоевывая стабильное долгосрочное доверие сотрудничества и постоянные положительные отзывы от глобальных дистрибьюторов запасных частей для тяжелой техники, опираясь на эксклюзивную совместимость с тяжелыми моделями HD и стабильное однородное качество.
Часто задаваемые вопросы для постоянных клиентов
В1: Подходит ли этот цилиндр рукояти к стандартным экскаваторам PC300-7 или PC350HD-7L?
О: Установка между моделями не поддерживается. Стандартные и усиленные версии экскаваторов Komatsu имеют независимые номера деталей и уникальные монтажные размеры проушин без взаимозаменяемости. Пожалуйста, подтвердите полную модель машины перед размещением заказа.
В2: Включает ли стандартный комплект поставки соответствующий комплект для ремонта уплотнений?
О: Стандартная упаковка содержит только полный комплект цилиндра ручки. Специальный комплект уплотнений 707-01-0A450-KIT необходимо приобретать отдельно, и мы можем предложить льготное комплексное предложение, если клиенты заказывают цилиндр и комплект уплотнений вместе.

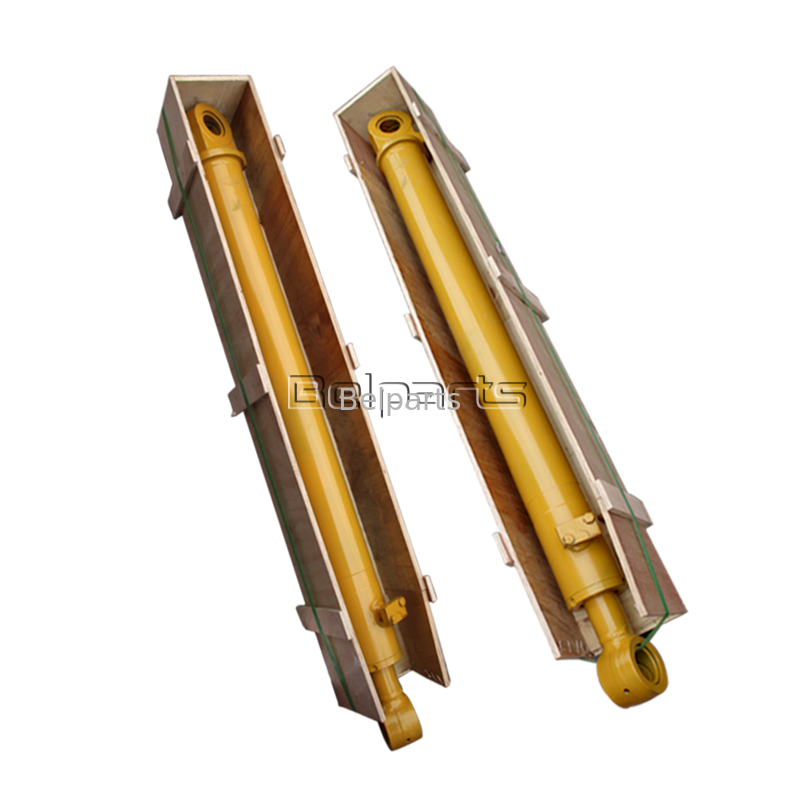

В3: Какие меры защиты от ржавчины и столкновений принимаются при морских перевозках на большие расстояния?
A: Антикоррозионное гидравлическое масло полностью впрыскивается в переднюю и заднюю камеры цилиндров, чтобы избежать внутренней коррозии; Густая антикоррозийная смазка равномерно нанесена на всю открытую поверхность штока поршня. Весь баллон в сборе обернут многослойной тяжелой водонепроницаемой полиэтиленовой пленкой и закреплен внутри экспортных ящиков из усиленной толстой фанеры, чтобы предотвратить царапины, ударную деформацию и эрозию влаги во время длительной перевозки через океан.
Вопрос 4. Будут ли применяться многоуровневые оптовые скидки при покупке полного комплекта стрела + рукоять + цилиндр ковша для PC300HD-7L?
А: Да. При заказе полных комплектов цилиндров переднего рабочего устройства предоставляются прогрессивные скидки при оптовых закупках. Также поддерживается услуга консолидированной морской доставки полных контейнеров для снижения общих затрат на международную логистику для крупных партийных заказов.
В5: Какую послепродажную техническую поддержку я могу получить, если утечка масла произойдет в течение 12-месячного гарантийного срока?
О: Для проверки предоставьте четкие фотографии места утечки и серийный номер экскаватора. Мы своевременно организуем бесплатную замену уплотнительных аксессуаров и подробное пошаговое руководство по удаленному техническому обслуживанию, чтобы быстро устранять неисправности, связанные с утечками, не задерживая ход сноса и строительства горных работ.
