Гидравлический цилиндр Komatsu PC128US-1 | №: 203-63-02722 | Премиальная замена послепродажного обслуживания
1. Основная информация о продукте
Этот высококачественный гидравлический цилиндр рукоятки вторичного рынка изготовлен с высокой точностью и является прямой OEM-заменой экскаватора Komatsu PC128US-1 с нулевым хвостовиком. Являясь основным гидравлическим приводом переднего рабочего оборудования, он управляет выдвижением и втягиванием стрелы для выполнения земляных работ, захвата материала, погрузки и выравнивания площадки. Широко используется в городском строительстве в узких пространствах, прокладке трубопроводов, ландшафтном дизайне и небольших земляных работах.
Все цилиндры производятся строго по оригинальным техническим чертежам Komatsu, с полностью согласованными монтажными размерами, шагом штифтов и расположением гидравлических портов. Непосредственная установка на болтах без резки, сварки или каких-либо дополнительных модификаций на месте.
| Элемент |
Спецификация |
| Название продукта |
Цилиндр гидравлического рычага (рукоятки) |
| Применимая модель |
Экскаватор Komatsu PC128US-1 с нулевым хвостовиком |
| Номер детали OEM |
203-63-02722 |
| Класс продукта |
Совершенно новый высококачественный вторичный рынок |
| Гарантия |
12 месяцев на производственные дефекты |
| минимальный заказ |
1 единица, достаточный запас для немедленной отправки |
| Стандарт контроля качества |
Сертификат ISO9001, полное гидравлическое испытание под давлением и испытание на циклическую усталость перед отправкой. |
2. Основные технические параметры
| # |
Номер детали. |
Описание |
Кол-во |
| Г1 |
(203-63-X9040) |
ГРУППА ЦИЛИНДРОВ (СМ. РИС. Y1620-11A0C) |
1 |
| Г1 |
(203-63-X2722) |
ГРУППА ЦИЛИНДРОВ,РЫЧАГ (СМ. РИС. Y1620-11A0) |
1 |
| Г1 |
(203-63-X2721) |
ГРУППА ЦИЛИНДРОВ (СМ. РИС. Y1620-11A0B) |
|
|
---- |
==================== |
|
| 1 |
203-63-02722 |
ЦИЛИНДР В СБОРЕ,РЫЧАГ |
1 |
| 1 |
203-63-02721 |
ЦИЛИНДР В СБОРЕ,РЫЧАГ |
1 |
| 1 |
203-63-65142 |
ЦИЛИНДР, РЫЧАГ |
1 |
| 1 |
203-63-65141 |
ЦИЛИНДР, РЫЧАГ |
1 |
| 2 |
707-76-70240 |
Втулка |
1 |
| 3 |
07145-00070 |
УПЛОТНЕНИЕ, ПЫЛЬ? ПОРШНЕВЫЙ ШТОК |
2 |
| 4 |
707-71-32530 |
ВОРОТНИК |
1 |
| 5 |
07000-15105 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (КОМПЛЕКТ) |
1 |
| 6 |
707-35-91150 |
КОЛЬЦО,ОПОРНОЕ (КОМПЛЕКТ) |
2 |
| 7 |
707-27-11971 |
ГОЛОВКА,ЦИЛИНДР |
1 |
| 8 |
707-52-90500 |
Втулка |
1 |
| 9 |
707-51-75030 |
УПЛОТНЕНИЕ, ШТОК (КОМПЛЕКТ) |
1 |
| 10 |
707-51-75630 |
КОЛЬЦО,БУФЕР (КОМПЛЕКТ) |
1 |
| 11 |
07000-15105 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (КОМПЛЕКТ) |
1 |
| 12 |
707-35-91150 |
КОЛЬЦО,ОПОРНОЕ (КОМПЛЕКТ) |
1 |
| 13 |
144-63-94170 |
УПЛОТНЕНИЕ,ПЫЛЕВОЕ (КОМПЛЕКТ) |
1 |
| 14 |
07179-13089 |
КОЛЬЦО, КНОПКА |
1 |
| 15 |
01010-81670 |
БОЛТ,(С ИЗНОСНОЙ ЗАЩИТОЙ) |
12 |
| 16 |
01643-51645 |
ШАЙБА ПРУЖИННАЯ |
12 |
| 17 |
203-63-65121 |
ШТОК,ПОРШЕНЬ |
1 |
| 18 |
707-71-60200 |
ПОРШЕНЬ |
1 |
| 19 |
04260-00635 |
ЧАШКА, ОБРАТНЫЙ КЛАПАН |
11 |
| 20 |
707-71-91270 |
Кепка |
1 |
| 21 |
707-76-70240 |
Втулка |
1 |
| 22 |
07145-00070 |
УПЛОТНЕНИЕ, ПЫЛЬ? ПОРШНЕВЫЙ ШТОК |
2 |
| 23 |
707-71-60870 |
ПОРШЕНЬ |
1 |
| 24 |
707-36-11661 |
Поршень |
1 |
| 25 |
707-44-11280 |
КОЛЬЦО,(Y1620-01A1-19) |
1 |
| 26 |
707-39-11510 |
КОЛЬЦО,(Y1620-01A1-20) |
2 |
| 27 |
707-44-11920 |
Кольцо |
2 |
| 28 |
01310-01216 |
ВИНТ, НЕЙЛОН |
1 |
| 29 |
07000-15070 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (КОМПЛЕКТ) |
1 |
| 30 |
707-35-90360 |
КОЛЬЦО,ОПОРНОЕ (КОМПЛЕКТ) |
2 |
| 30А |
707-83-13010 |
Клапан |
1 |
| 30Б |
07750-01628 |
Весна |
1 |
| 30С |
707-87-14070 |
Затыкать |
1 |
| 30Д |
07002-12034 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО,(ДЛЯ БЕЗ ТОРМОЗНОГО УСИЛИТЕЛЯ) |
1 |
| 31 |
203-63-65171 |
Трубка |
1 |
| 32 |
707-87-13570 |
Локоть |
1 |
| 33 |
07000-13025 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (СМ. РИС. H0311-01A0-30) |
2 |
| 34 |
01010-50850 |
БОЛТ (КОМПЛЕКТ) |
4 |
| 35 |
01010-50855 |
БОЛТ,(10М) |
4 |
| 36 |
01643-50823 |
ШАЙБА,(ДЛЯ ДОСТАВКИ) |
8 |
| 37 |
707-88-95360 |
ЛЕНТА (КРАСКА(2)) |
1 |
| 38 |
707-88-95510 |
КРОНШТЕЙН (КРАСКА(2)) |
1 |
| 39 |
01010-51035 |
БОЛТ,(ДЛЯ БЫСТРОГО ПЕРЕКЛЮЧЕНИЯ) (MITSUBISHI) |
2 |
| 40 |
01643-51032 |
ШАЙБА, (БЕЗ АВАРИЙНОГО РУЛЕВОГО УПРАВЛЕНИЯ) |
2 |
| 41 |
07283-22236 |
U-ОБРАЗНЫЙ БОЛТ, ТРУБНЫЙ ЗАЖИМ |
1 |
| 42 |
01599-01011 |
ГАЙКА,(С ПОД ЗЕРКАЛОМ) |
2 |
| 43 |
01643-31032 |
ШАЙБА,(С АВТОМАТИЧЕСКИМ РУЛЕВЫМ УПРАВЛЕНИЕМ) |
2 |
|
---- |
==================== |
|
| К |
707-99-44230 |
СЕРВИСНЫЙ КОМПЛЕКТ,ЦИЛИНДР РЫЧАГА |
1 |
| К |
707-99-44220 |
СЕРВИСНЫЙ КОМПЛЕКТ |
1 |
| Спецификация товара |
Данные |
| Диаметр отверстия |
108 мм |
| Диаметр штока поршня |
72 мм |
| Рабочий ход |
1160 мм |
| Номинальное рабочее давление |
31,4 МПа |
| Заводское испытательное давление |
47,1 МПа (рабочее давление в 1,5 раза больше номинального) |
| Материал ствола |
Высокопрочная бесшовная легированная сталь с прецизионным внутренним хонингованием. |
| Поршневой шток |
Термически обработанная сталь 40CrMo, твердое хромирование толщиной 28–32 мкм, HRC68–72, отличная износостойкость и защита от деформации. |
| Соответствующий комплект уплотнений PN |
203-63-02722К |
| Рабочая температура |
-25℃ ~ +85℃ |
| Особенность структуры |
Двойные ушки с износостойкими втулками из закаленной меди, встроенным внутренним буфером для снижения ударов и шума в конце хода. |
3. Преимущества продукта
- 100% точная установка OEM
Все размеры сборки, расстояние между проушинами и расположение масляных отверстий полностью соответствуют оригинальному цилиндру PN 203-63-02722. Идеальное соединение с рычагами и гидравлическими шлангами для стабильной непрерывной работы при средней нагрузке на компактных строительных площадках.
- Оптимизированная усиленная конструкция для машины с нулевым хвостовым оперением
Утолщенная трубка цилиндра и соединительные проушины предназначены для частой эксплуатации в узких местах, выдерживают периодические динамические нагрузки и незначительные столкновения, что эффективно продлевает срок службы.
- Многораундовая строгая проверка перед поставкой
Каждый готовый цилиндр проходит полноходовой цикл возвратно-поступательных испытаний и обнаруживает герметичность под высоким давлением, что полностью исключает скрытые внутренние и внешние риски утечки масла.
- Замечательное соотношение цены и качества
Обеспечивает такую же стабильность и срок службы, что и оригинальные запасные части Komatsu OEM, что сокращает текущие затраты на закупки для ремонтных мастерских и парков оборудования, арендуемых оборудованием.
- Гибкая глобальная логистическая поддержка
Товары в наличии доставляются в течение 3 рабочих дней. Авиаперевозки для срочных заказов; морские перевозки для недорогих оптовых поставок на рынки Африки, Юго-Восточной Азии и Ближнего Востока.
4. Краткая информация о поставщике
Наш завод имеет более чем 10-летний профессиональный опыт в исследованиях, разработках и производстве гидроцилиндров для экскаваторов с коротким хвостом серии Komatsu PC US, включая PC128US-1. Мы поставляем полные сборки цилиндров стрелы, рукояти и ковша с проверенным производственным оборудованием и строгим контролем качества в течение всего процесса. Наши гидравлические цилиндры для вторичного рынка экспортируются по всему миру круглый год, завоевывая неизменное доверие и положительные отзывы со стороны мировых дилеров запасных частей.
5. Часто задаваемые вопросы
Вопрос 1: Подходит ли этот цилиндр рычага к машинам Komatsu PC128US-2 или PC138US?
Ответ: Нет. В каждой модели экскаватора Komatsu с нулевым хвостовиком используются эксклюзивные номера деталей и уникальные конструктивные размеры без взаимозаменяемости. Пожалуйста, подтвердите полную модель машины перед заказом.
В2: Включает ли стандартная посылка соответствующий комплект для ремонта уплотнений?
О: Комплект уплотнений не входит в стандартную поставку. Вы можете приобрести специальный комплект опорных уплотнений отдельно, и мы предложим выгодную цену при комплексном заказе.
В3: Как упаковывается баллон для морской перевозки на большие расстояния?

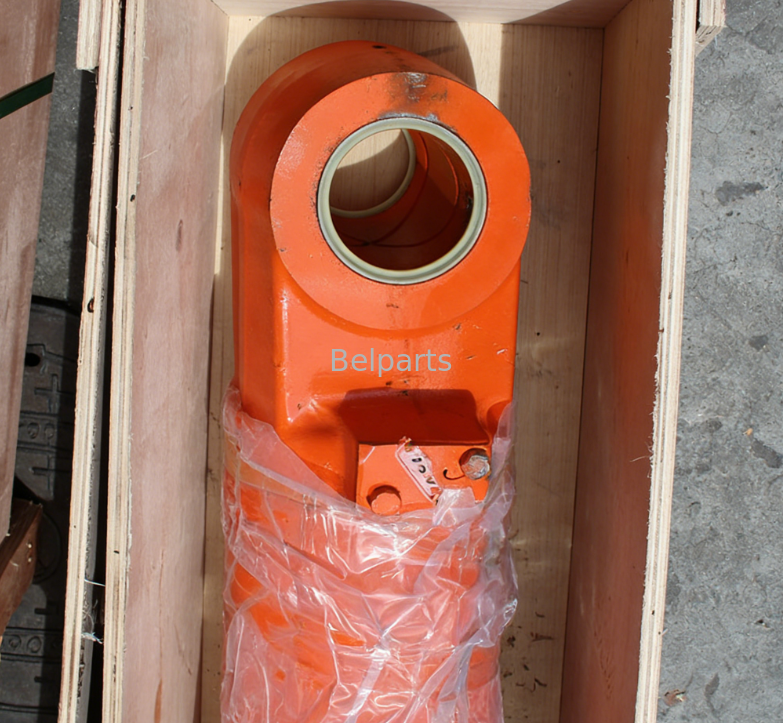

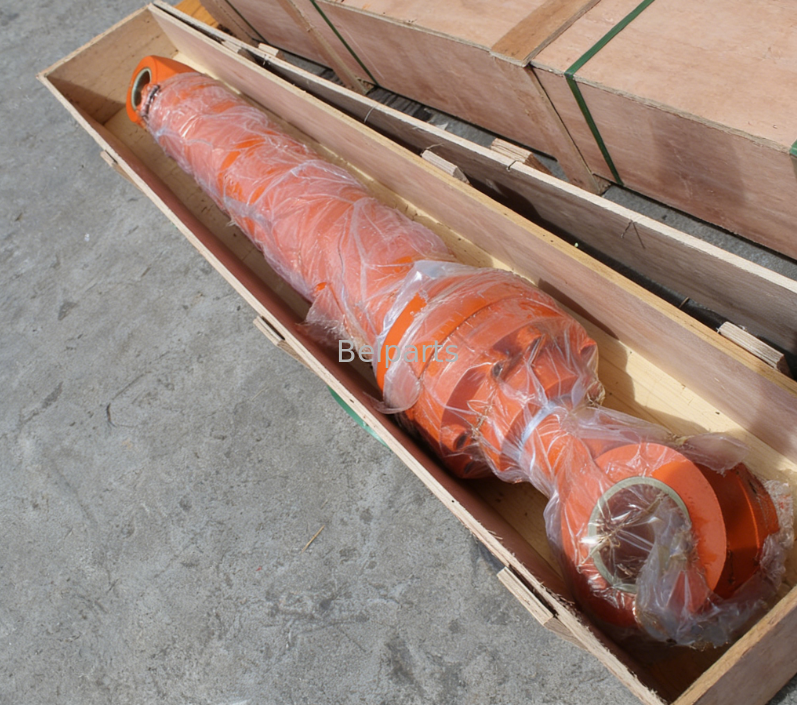

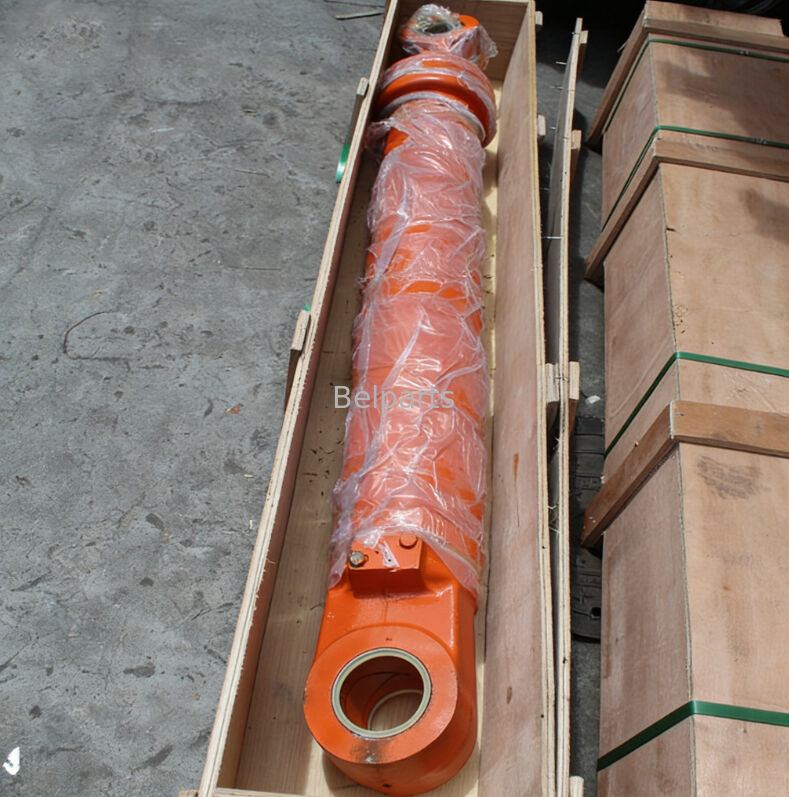

A: Антикоррозийное масло залито во внутреннюю полость цилиндра, антикоррозионная смазка равномерно нанесена на поверхность штока поршня. Обернут водонепроницаемой полиэтиленовой пленкой и упакован в усиленные ящики из экспортной фанеры для предотвращения столкновений, царапин и повреждений от влаги во время транспортировки по морю.
Вопрос 4: Существуют ли многоуровневые скидки за объем для баллонов полного комплекта (стрела + рукоять + ковш)?
А: Да. При заказе полного комплекта цилиндров рабочего устройства предоставляются дифференцированные скидки за объем. Доступна услуга консолидированной контейнерной перевозки, позволяющая сократить общие затраты на логистику.
В5: какое послепродажное обслуживание произойдет в случае утечки масла в течение 12-месячной гарантии?
О: Пожалуйста, предоставьте четкие фотографии места утечки, а также серийный номер экскаватора. Мы обеспечиваем бесплатную замену уплотнений и оперативное профессиональное удаленное устранение неполадок.
