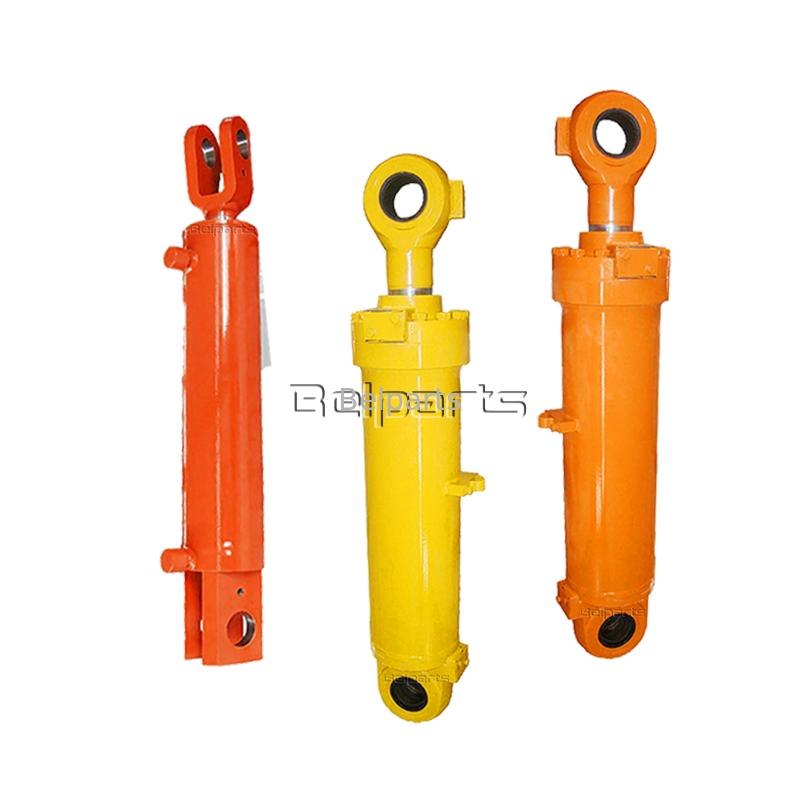

330BL Гидравлический ручной цилиндр PN:116-3638 / 1163638
1. Основная информация о продукте
Этот тяжелый гидравлический батончик изготовлен как прямая замена экскаваторам Erpillar 330BL.В качестве основного компонента гидравлического привода передней рабочей установки, он контролирует расширение и отступление рук для выполнения тяжелых работ по копанию, подъему сыпучего материала, погрузке и выравниванию площадей на большой площади.Строительство автомобильных дорог и крупные инфраструктурные землеустроительные проекты.
Все цилиндры изготавливаются строго в соответствии с техническими стандартами Erpillar OEM, с полностью согласованными размерами установки, расстояниями между отверстиями и гидравлическим расположением порта.Прямая застежка установка может быть закончена на месте без резки, сварки или любых вторичных модификационных работ.
| Положение |
Спецификация |
| Наименование продукта |
Силиндр с гидравлической рукой |
| Применимая модель |
Erpillar 330BL Экскаватор |
| Номер части OEM |
116-3638, 1163638 (два кода для одной идентичной цилиндровой сборки) |
| Класс продукции |
Совершенно новый высококачественный рынок |
| Гарантия |
12 месяцев против производственных дефектов |
| МОК |
1 единица, достаточный запас для немедленной доставки |
| Стандарт контроля качества |
Сертификат ISO9001, полный гидравлический тест давления и тест циклической усталости перед отгрузкой |
2Основные технические параметры
| # |
Часть No. |
Описание |
Количество |
| Все |
1163638 |
Групповая стойка цилиндра; |
1 |
| 1 |
1163639 |
Силиндр AS |
1 |
| 2 |
7Y4939 |
Подшипниковый рукав |
1 |
| 3 |
1076579 |
РАЗДЕЛ |
1 |
| 4 |
1076933 |
Прекратите! |
1 |
| 5 |
7Y4956 |
Ключевой узел; (M90X2-THD) |
1 |
| 6 |
1057262 |
Надень кольцо |
1 |
| 7 |
9X3607 |
SEAL AS |
1 |
| 8 |
0965609 |
РАЗДЕЛ |
1 |
| 9 |
7I7181 |
ПИСТОН |
1 |
| 10 |
6I6785 |
РАЗДЕЛ; (ФОКТ) |
1 |
| 11 |
7Y4936 |
Прекратите! |
1 |
| 12 |
0951726 |
SEAL-O-RING |
1 |
| 13 |
7Y4945 |
КОМПЛЕКТ |
1 |
| 14 |
7Y4944 |
(Поддерживает) |
1 |
| 15 |
1140761 |
Подшипник; (рукав) |
1 |
| 16 |
1232031 |
ПОЛОЖЕНИЕ-БУФЕР |
1 |
| 17 |
7Y4932 |
Голова |
1 |
| 18 |
7Y4942 |
SEAL; (ID=106.00мм) |
1 |
| 19 |
7Y4941 |
РАЗВЕРНОЕ ЗАВОДНОЕ |
1 |
| 20 |
1119957 |
Тип тюленей губы |
1 |
| 21 |
1183945 |
ROD AS |
1 |
| 22 |
7Y4939 |
Подшипниковый рукав |
1 |
| 23 |
0950930 |
Ограничения на использование: |
2 |
| 24 |
1038345 |
ОКРЕЖЕНИЕ кольца |
1 |
| 25 |
7Y5239 |
Строка; (ГЛАВА СОКЕТ) (M24X3.0X100MM) |
8 |
|
- Я не знаю. |
|
|
|
- Я не знаю. |
Доступный комплект ремонта: |
|
|
1163649 |
KIT-SEAL |
1 |
|
- Я не знаю. |
(Включает в себя маркированные части J) |
|
|
- Я не знаю. |
Метрическая часть |
|
| Спецификация |
Данные |
| Диаметр отверстия |
142 мм |
| Диаметр поршневого стержня |
92 мм |
| Рабочий удар |
1470 мм |
| Номинальное рабочее давление |
310,4 МПа |
| Заводское испытательное давление |
47.1МПа (1,5 номинального рабочего давления) |
| Материал бочки |
Из высокопрочной бесшовной легированной стали с высокоточным внутренним шлифованием |
| Стержень поршневого |
40CrMo теплообработанная сталь, 28 ~ 32μm твердое хромирование, HRC68 ~ 72, превосходная износостойкость и антидеформационные характеристики |
| Соответствующий комплект печати PN |
116-3638K |
| Рабочая температура |
-25°C ~ +85°C |
| Особенности структуры |
Двойные ушные колпачки с тушеными медными накладками, встроенное буферное устройство для уменьшения удара во время движения |
3Преимущества продукта
-
Двойная PN полностью взаимозаменяемая OEM
116-3638 и 1163638 - это два формата выражения одного и того же цилиндра.беспрепятственное соединение с помощью ручных соединений и гидравлических трубопроводов для поддержания стабильной непрерывной работы с тяжелой нагрузкой в суровых условиях шахты и карьера.
-
Укрепленная конструкция для тяжелой эксплуатации
Углубленный цилиндровый ствол и соединительные лопатки используют оптимизированную конструкцию арматуры для устойчивости к длительной циклической тяжелой нагрузке и частым столкновениям, эффективно продлевая общий срок службы.
-
Многоразовый строгий досмотр до поставки
Каждый готовый цилиндр подвергается повторным испытаниям полного цикла и высокодавленному герметичному обнаружению утечек, полностью устраняя скрытые опасности внутренней и внешней утечки масла.
-
Отличная экономическая эффективность
Он обеспечивает такую же операционную стабильность и срок службы, что и оригинальные OEM запасные части, значительно снижая затраты на повторные закупки для ремонтных мастерских и оптовых продавцов запасных частей.
-
Гибкая глобальная логистическая поддержка
В наличии товар может быть отправлен в течение 3 рабочих дней. воздушный груз удовлетворяет неотложным потребностям доставки; морской груз обеспечивает наиболее экономически эффективное решение для оптовых оптовых заказов.
4- Сообщение о поставщике
Нашей фабрике более десяти лет профессионального опыта в области исследований и разработок и производства гидравлических цилиндров для классических больших экскаваторов серии, включая 330BL.сборки цилиндров для рук и ведра с зрелым производственным мастерством и строгими системами контроля качества всего процессаНаши гидравлические цилиндры экспортируются на рынки по всей Африке, Юго-Восточной Азии и Ближнего Востока круглый год.завоевание долгосрочного доверия и последовательной положительной обратной связи со стороны мировых дилеров запасных частей.
5. Часто задаваемые вопросы
Вопрос 1: Может ли цилиндр этой руки поместиться в экскаваторы 330, 330C или 345BL?
Ответ: Нет. Различные модели экскаваторов оснащены эксклюзивными номерами деталей и уникальными структурными габаритами без взаимозаменяемости. Пожалуйста, подтвердите полную модель машины перед размещением заказа.
Вопрос 2: В стандартную упаковку входит соответствующий комплект для ремонта уплотнений?
Ответ: Комплект ремонта уплотнений не включен в стандартную доставку. Вы можете приобрести специальный комплект поддержки уплотнений отдельно, и мы предложим конкурентоспособную комбинированную котировку заказа.
Вопрос 3: Какое упаковочное решение используется для морской перевозки на большие расстояния?

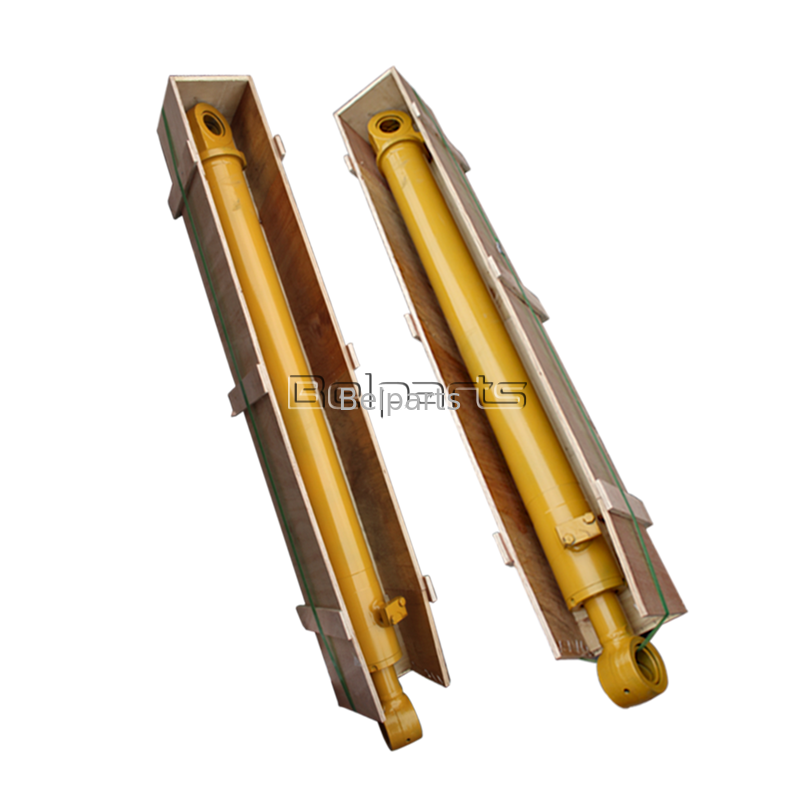

О: Противоржавое масло заполняется в внутреннюю полость цилиндра, антиржавое масло равномерно покрывается поверхностью поршневого стержня.Весь цилиндр завернут водонепроницаемой пленкой из ПЭ и упакован в армированные экспортовые фанеры, чтобы избежать столкновения, царапины и повреждения влагой во время длительного морского транзита.
Вопрос 4: Существуют ли льготы по объему при покупке полного набора бум + рука + ведра?
Ответ: Да. Заказы на целый набор цилиндров с рабочими устройствами получают отсрочку по объему.
Вопрос 5: Какая техническая поддержка после продажи доступна в случае утечки масла в течение 12-месячного гарантийного периода?
Ответ: Пожалуйста, предоставьте четкие фотографии места утечки, а также серийный номер экскаватора.
