21W-60-41201 TZ507D1000-02 TZ500D200000-K GM09VN Двигатель хода главной передачи для экскаватора Komatsu PC78MR-6 PC78US-6 PC78UU-6
ПК78МР-6 Транспортная коробка передач
,Комацу PC78US-6 Транспортная коробка передач
,Части экскаватора Belparts

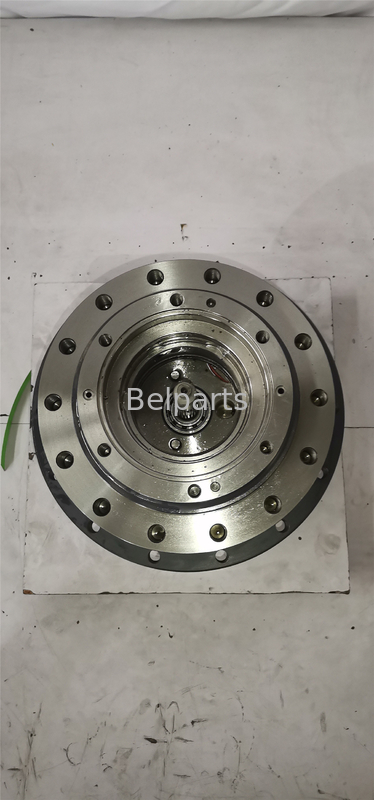

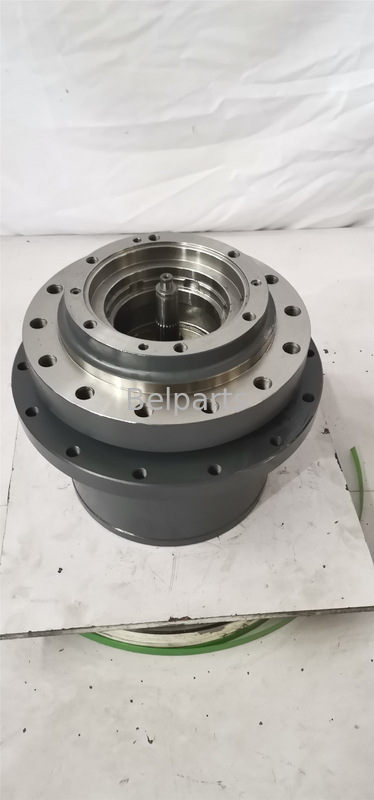

Конечный приводной мотор хода Komatsu PC78US-6 PC78MR-6 PC78UU-6 | 21W-60-41201 GM09VN (TM09-14)
Тяжелый средний экскаватор класса производства 6,0–8,5 тонн, конечный приводной мотор хода 2-скоростной (полный гидравлический мотор и планетарный редуктор).Точно спроектированный новый полный гидравлический мотор хода конечного привода вторичного рынка, разработанный специально для экскаваторов Komatsu серии PC78 Dash-6 с короткой задней частью и стандартных гусеничных экскаваторов. Прямая механическая замена оригинальных номеров деталей Komatsu / , УЗЕЛ МОТОРА, TZ507D1000-02, и МОТОР (Nabtesco GM09VN / Гидравлическая платформа TM09-14), с точными посадочными местами для гусеничной рамы 14-M16 / 14-M14 ведущей звездочки и заводской калибровкой 2-скоростного гидравлического двойного смещения.
1. Технические рабочие характеристики
(Авторитет подтвержден техническими характеристиками Komatsu Dash-6 и инженерными параметрами TM09-14 / GM09VN)
| Инженерный параметр | Проверенная техническая метрика |
|---|---|
| Номера оригинальных деталей Komatsu | / , УЗЕЛ МОТОРА (Редуктор: TZ507D1000-02 / Мотор: МОТОР) |
| Ссылка на гидравлическую платформу | TM09-14 / Универсальная серия Nabtesco GM09VNКонфигурация блока |
| Полный узел конечного привода | (Гидравлический аксиально-поршневой мотор + планетарный редуктор)Совместимые модели машин |
| Komatsu PC78US-6, Komatsu PC78MR-6, Komatsu PC78UU-6 | Класс веса экскаватора |
| 6,0–8,5 тонн (Диапазон применимых машин: класс 8–9 тонн) | Диапазон серийных номеров |
| S/N | 4001 - UPКонфигурация скорости |
| 2-скоростное автоматическое двойное смещение | (Высокая / Низкая скорость)Гидравлическое смещение |
| 34,0 / 53,0 мл/об | (Высокая скорость / Низкая скорость)Максимальный расход гидравлической жидкости |
| 80,0 л/мин | Максимальное рабочее давление |
| 30,0 МПа (300 бар) | Давление разблокировки тормоза |
| 2,0–7,0 МПа | Коэффициент редукции |
| 45,569 : 1 | Теоретический выходной крутящий момент |
| 11 500 Н·м | Максимальная выходная скорость (приводной ступицы) |
| 51 / 33 об/мин | Максимальная скорость вращения двигателя |
| 2 324 / 1 503 об/мин | Направление вращения |
| Двунаправленное (CW / CCW) | Рабочая температура и вязкость |
| -20°C до +80°C / Оптимальная кинематическая вязкость: 16–25 мм²/с | Вес нетто узла и размер упаковки |
| 94,00 кг | Вес нетто / 42 × 42 × 52 см Экспортная упаковкаСтандарт состояния и качества |
| 100% совершенно новый высококачественный стандарт вторичного рынка (сертифицировано ISO 9001 / 2006/42/EC) | Гарантийная защита |
| 12-месячная гарантия для тяжелых условий эксплуатации | 2. Совместимость с ходовой частью и интерфейс гидравлических портов |
(Прямая физическая проверка монтажа в соответствии с чертежами Komatsu PC78 / TM09-14)
Категория интерфейса
| Спецификация размеров и резьбы | Структурное размещение / Функция | Отверстия для крепления гусеничной рамы |
|---|---|---|
| 14 × M16 | Фланец болтового соединения боковой рамы тяжелой ходовой части | Отверстия ведущей звездочки |
| 14 × M14 | Шаблон крепления ведущей звездочки гусеничного трактора | Диаметр центрирующего фланца рамы (ØB) |
| Ø250 мм | Центральный центрирующий выступ гусеничной рамы | Диаметр корпуса гидравлического мотора осевого типа |
| Ø210 мм | Диаметр зазора корпуса гидравлического мотора осевого типа | Круг болтов звездочки (ØD) |
| Ø265 мм | Диаметр окружности крепежных болтов звездочки (PCD) | Диаметр центрирующего фланца звездочки (ØE) |
| Ø300 мм | Внешний центрирующий выступ ступицы ведущей звездочки | Внешний диаметр фланца (ØF) |
| Ø321,5 мм | (Ссылка на чертеж: Ø326,4 мм макс.)Максимальный диаметр фланца | Размеры осевого выступа |
| A = 86,4 мм | (От фланца до выступа мотора) / 147,3 мм (Выступ корпуса) / 321,5 мм Общая длинаПолный осевой установочный контур | Основные рабочие порты (P1, P2) |
| G 1/2" | (Ссылка на резьбу: D1=Ø34 мм, D2=Ø22,6 мм, L1=1,5 мм, L2=2,5 мм, L3=24 мм)Основные гидравлические порты прямого/обратного потока | Порт слива масла из картера (T) |
| G 3/8" | (Ссылка на резьбу: D1=Ø28 мм, D2=Ø18,6 мм, L1=1,5 мм, L2=2,5 мм, L3=23 мм)Порт возврата масла из картера | Порт управления 2-скоростным режимом (Ps) |
| G 1/4" | (Ссылка на резьбу: D1=Ø24 мм, D2=Ø15,6 мм, L1=1,5 мм, L2=2,5 мм, L3=16 мм)Порт управления переключением 2-скоростного режима хода | Сервисные порты редуктора |
| Специальные резьбовые пробки для СЛИВА, УРОВНЯ и ЗАПОЛНЕНИЯ | Многоступенчатое обслуживание смазки | 3. Разнесенный вид и разборка внутреннего гидравлического мотора |
(Полный перечень материалов для узла конечного привода Komatsu
21W-60-41201 / Поз. №
| Номер детали | Наименование детали и техническое описание | Кол-во | Применимость серийного номера | — |
|---|---|---|---|---|
| TZ500D2070-00 | / 21W-60-41202УЗЕЛ МОТОРА |
(Полный узел конечного приводного мотора хода)1 | S/N 4001-UP | |
| TZ500D2070-00 | МОТОР |
(Подъединица гидравлического мотора)1 | S/N 4001-UP | |
| TZ500D2070-00 | КОМПЛЕКТ ПОРШНЕЙ |
(Ремонтный комплект цилиндра поршня)1 | S/N 4001-UP | |
| TZ500D2070-00 | УЗЕЛ ПОРШНЯ |
(Полная группа поршня и башмака)1 | S/N 4001-UP | |
| TZ500D2002-00 | ВАЛ |
(Основной приводной вал гидравлического мотора)1 | S/N 4001-UP | |
| TZ500D200300-K | ПЛАСТИНА, НАКЛОННАЯ |
(Узел наклонной шайбы двойного смещения)1 | S/N 4001-UP | |
| TZ500D2004-00 | БЛОК, ЦИЛИНДР |
(Поворотный блок цилиндров)1 | S/N 4001-UP | |
| S/N 4001-UP | ПЛАСТИНА, СТОПОРНАЯ |
(Направляющая пластина стопорного поршня)1 | S/N 4001-UP | |
| TZ500D2008-00 | ЧАША, УПОРНАЯ |
(Центральная сферическая опорная чаша)1 | S/N 4001-UP | |
| TZ500D2009-00 | ПЛАСТИНА, РАСПРЕДЕЛЕНИЯ |
(Двунаправленная пластина клапана распределения)1 | S/N 4001-UP | |
| TZ500D2010-00 | ШАЙБА |
(Пружинная шайба Бельвилля)2 | S/N 4001-UP | |
| TZ500D2012-00 | ПОРШЕНЬ |
(Центральный поршень управления смещением)1 | S/N 4001-UP | |
| TZ500D2013-00 | ПРУЖИНА |
(Противодействующая пружина разблокировки тормоза)8 | S/N 4001-UP | |
| TZ500D2014-00 | ПРУЖИНА |
(Противодействующая пружина разблокировки тормоза)1 | S/N 4001-UP | |
| TZ500D2015-00 | ДИСК |
(Фрикционные диски стояночного тормоза)2 | S/N 4001-UP | |
| TZ500D2016-00 | ПЛАСТИНА |
(Стальные разделительные пластины стояночного тормоза)2 | S/N 4001-UP | |
| TZ15Z-22-42-10 | МАНЖЕТА, МАСЛЯНАЯ (КОМПЛЕКТ) |
(Радиальная маслосъемная манжета высокого давления на валу)1 | S/N 4001-UP | |
| TZ500D2035-00 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (КОМПЛЕКТ) |
(Уплотнительное кольцо стыка торцевой крышки)1 | S/N 4001-UP | |
| TZ500D2039-00 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (КОМПЛЕКТ) |
(Уплотнительное кольцо стыка торцевой крышки)1 | S/N 4001-UP | |
| TZIRTW-36 | КОЛЬЦО, СТОПОРНОЕ |
(Стопорное кольцо подшипника вала)1 | S/N 4001-UP | |
| 06000-06301 | ПОДШИПНИК |
(Задний игольчатый / шариковый подшипник вала)1 | S/N 4001-UP | |
| TZ500D2098-00 | ШТИФТ |
(Штифт центровки пластины распределения)3 | S/N 4001-UP | |
| TZ500D2076-00 | ОСЬ |
(Осевой штифт опорной шайбы)2 | S/N 4001-UP | |
| TZ844B2085-00 | ПРУЖИНА |
(Противодействующая пружина разблокировки тормоза)1 | S/N 4001-UP | |
| TZ505D9000-00 | РЕМОНТНЫЙ КОМПЛЕКТ УПЛОТНЕНИЙ, ПРИВОДНОЙ МОТОР ХОДА |
(Полный ремонтный комплект уплотнений мотора)1 | S/N 4001-UP |
