Komatsu PC50UU-1 PC50UU-2 Конечная передача 20U-60-12200 20U-60-12100 20U-60-23330 TZ512B1000-01 Редуктор ходового двигателя
Komatsu экскаватор путевой двигатель Assy
,PC50UU-2 Двигатель экскаватора
,20U-60-12100 Двигатель экскаватора

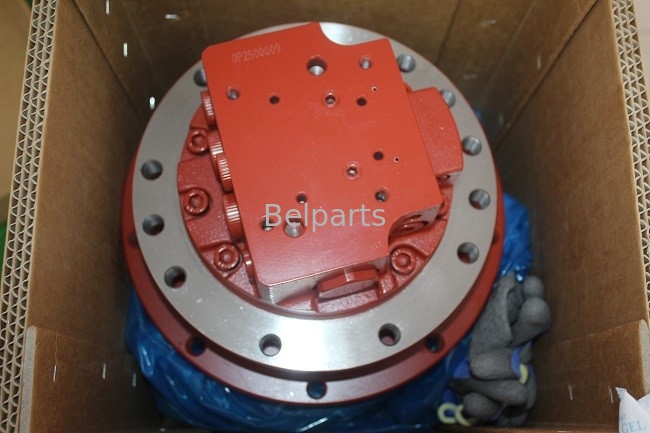

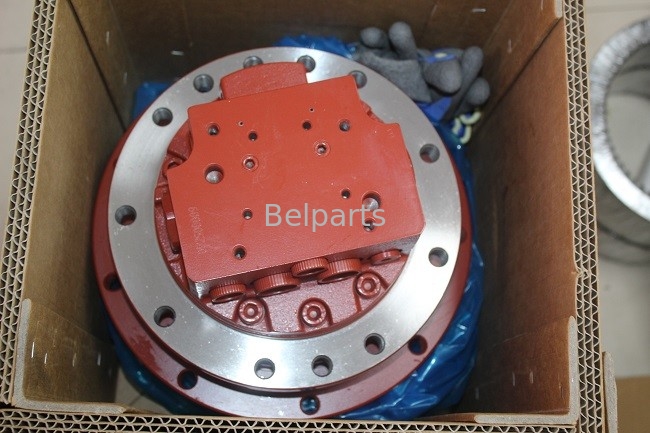

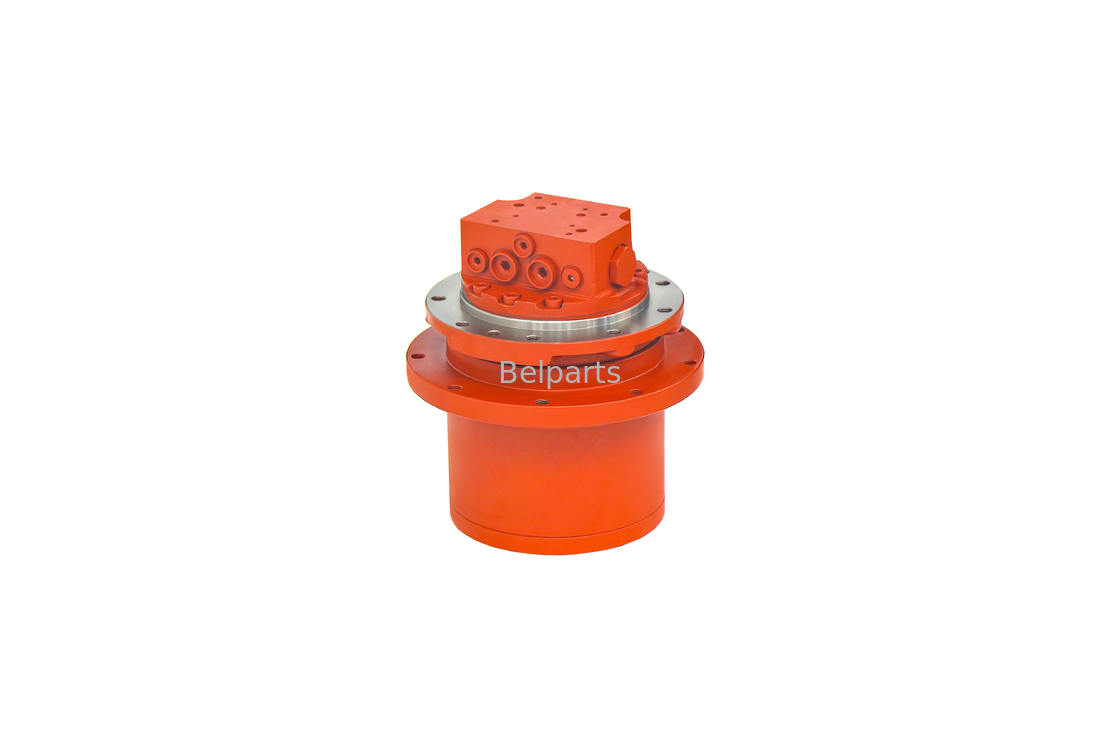

20U-60-12200 20U-60-23320 Бортовой редуктор для Komatsu PC50UU-1 PC50UU-2 | TZ512B1000-01 Ходовой мотор
Массивный крутящий момент 8312 Н·м и платформа привода PHV-4B для Komatsu Earthmovers 5.0T.Прямая замена OEM гидравлического ходового мотора большого объема в сборе с интегрированным планетарным редуктором, разработанным специально для мини-экскаваторов Komatsu PC50UU-1 и PC50UU-2 с нулевым выносом задней части.
1. Технические эксплуатационные характеристики
(Авторитет подтвержден каталогами запчастей Komatsu EPC и гидравлическими базами данных Teijin/Nachi)
| Инженерный параметр | Проверенное метрическое значение |
|---|---|
| Номера оригинальных деталей Komatsu | 20U-60-12200, 20U-60-23320, 20U-60-23330, 20U-60-23310, 20U-60-23331, 20U-60-12100 |
| Коды штамповки производителя | TZ512B1000-01, TZ535B1000-00, TZ587B1000-00, TZ531B1000-00, TZ538B200001EU |
| Совместимые машины Komatsu | Komatsu PC50UU-1, PC50UU-2, PC40MR-2, PC50FR-1, PC50UD-2 |
| Платформа приводного двигателя | PHV-4B Heavy-Duty Platform (2-скоростной аксиально-поршневой) |
| Класс веса экскаватора | 4,5 – 5,5 тонн (применимо до 6,0 т веса экскаватора) |
| Максимальный рабочий объем главного привода | 2131,6 см³/об |
| Максимальный теоретический крутящий момент | 8312 Н·м (экстремальное тяговое усилие) |
| Пиковое рабочее давление | 26,5 МПа |
| Состояние / Гарантия | 100% новый / 12 месяцев |
2. Решение проблемы потери мощности и заедания при переключении передач Komatsu PC50UU при смещенном копании
Ваш PC50UU теряет тяговое усилие при подъеме при траншейных работах с нулевым выносом задней части или уводит в сторону при движении на высокой передаче?Экскаваторы Komatsu PC50UU со смещенной стрелой подвергают бортовые редукторы интенсивному изменению бокового давления при копании вплотную к фундаментам зданий. Работа при давлении 26,5 МПа, внутренний перепуск через изношенные пластины синхронизации распределения (TZ5350A2009-00) лишает питания вращающиеся башмаки поршней (TZ510B2105-00), снижая крутящий момент при трогании с места значительно ниже заводского порога в 8312 Н·м. Одновременно, загрязнение внутренних дроссельных пробок (TZ300B2044-00) удерживает двигатель в медленном односкоростном режиме. Установка нашего прецизионно откалиброванного 20U-60-23320 бортового редуктора восстанавливает полную объемную компрессию 26,5 МПа, устраняет увод рулевого управления и обеспечивает синхронное двухскоростное движение.
3. Разнесенный вид и разбивка внутренних компонентов
(Перекрестная ссылка на внутренние сервисные детали для ходового привода Komatsu / Teijin 20U-60-23320 / TZ538B200001EU)
| № по схеме | Номер детали | Наименование и описание детали | Кол-во |
|---|---|---|---|
| — | 20U-60-23320 |
УЗЕЛ ХОДОВОГО МОТОРА(Полный узел бортового редуктора) | 1 |
| — | TZ538B200001EU |
МОТОР, ГИДРАВЛИЧЕСКИЙ(Сердцевина аксиально-поршневого мотора) | 1 |
| 1 | TZ538B211100-U |
КОМПЛЕКТ ФЛАНЦА, ЗАДНИЙ(Задняя крышка порта клапанного блока) | 1 |
| 2 | TZ50H1-8 |
ПРОБКА(Пробка контрольного гидравлического порта) | 3 |
| 3 | TZM8700-060 |
ПРОБКА(Пробка инспекционного люка корпуса) | 3 |
| 4 | TZ300B2044-00 |
ДРОССЕЛЬ(Дроссель демпфирования пилотного переключения гидравлики) | 2 |
| 5 | TZ12142070-00 |
ДРОССЕЛЬ(Дроссель регулирования основного потока) | 1 |
| 7 | TZ538B2052-00 |
ОПОРА(Ограничитель хода золотника переключения) | 2 |
| 8 | TZ510B2056-00 |
ПРУЖИНА(Возвратная пружина золотника переключения) | 2 |
| 10 | TZJ82401-922-9 |
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО(Уплотнение фланца высокого давления) | 2 |
| 11 | TZ300A2054-00 |
КЛАПАН(Клапан замедления противовеса) | 2 |
| 12 | TZ300A2055-00 |
ПРУЖИНА(Проверочная пружина противовеса) | 2 |
| 20 | TZ510B2002-01 |
ВАЛ(Основной шлицевой выходной вал трансмиссии) | 1 |
| 21 | TZ510B2029-00 |
ПОДШИПНИК КАЧЕНИЯ(Радиальный шарикоподшипник первичного вала) | 1 |
| 22 | TZ15Z-17-39-8 |
МАСЛОСЪЕМНЫЙ УПЛОТНЕНИЕ(Высоконапорное уплотнение вала) | 1 |
| 23 | TZ512B2004-00 |
БЛОК ЦИЛИНДРОВ(Поворотный блок цилиндров) | 1 |
| 24 | TZ510B2007-01 |
ПЛАСТИНА КРЕПЕЖНАЯ(Крепежная пластина башмаков поршней) | 1 |
| 25 | TZ510B2105-00 |
КОМПЛЕКТ ПОРШНЕЙ(Комплект из 9 гидростатических поршневых башмаков) | 1 |
| 26 | TZ510B200301-E |
ПЛАСТИНА НАКЛОННАЯ(Наклонная пластина переменного объема) | 1 |
| 27 | TZ510B2032-01 |
ПЛАСТИНА УПОРНАЯ(Закаленная упорная пластина наклонной шайбы) | 1 |
| 28 | TZ510B2006-00 |
ЧАША УПОРНАЯ(Сферическая втулка блока цилиндров) | 1 |
| 29 | TZ510B2070-01 |
ПОРШЕНЬ В СБОРЕ(Поршень сервопривода регулирования объема) | 1 |
| 32 | TZ510B2014-00 |
ПРУЖИНА(Пружина предварительного натяга блока цилиндров) | 1 |
| 35 | TZ5350A2009-00 |
ПЛАСТИНА СИНХРОНИЗАЦИИ(Прецизионная двунаправленная пластина клапана) | 1 |
| 36 | 06000-06201 |
ПОДШИПНИК КАЧЕНИЯ(Шарикоподшипник опоры заднего вала) | 1 |
4. Часто задаваемые вопросы (технические и коммерческие)
Для владельцев и операторов машин (инсайты C-End)
В: Будет ли этот бортовой редуктор напрямую установлен на мой Komatsu PC50UU-2 без модификации гидравлических шлангов?О: Да. Он напрямую соответствует заводским номерам оригинальных деталей 20U-60-23320 и 20U-60-12200. Фланец крепления к шасси, посадочное место ведущей звездочки и основные гидравлические порты подачи вперед/назад/слива беспрепятственно совпадают с вашей существующей ходовой рамой PC50UU.
В: Могу ли я отремонтировать свой существующий мотор, используя отдельные детали, такие как TZ512B2004-00 и TZ510B2105-00?О: Хотя замена внутренних комплектов поршней (25) и блоков цилиндров (23) восстанавливает объемное уплотнение, сильный внутренний износ часто загрязняет планетарный редуктор мелкими бронзовыми частицами. Установка полностью откалиброванного узла (20U-60-23320) гарантирует заводские зазоры и полную 12-месячную гарантию.
Для дилеров оборудования и ремонтных мастерских (инсайты B-End)
В: Как 20U-60-12200 соотносится с 20U-60-23320 и TZ512B1000-01?О: 20U-60-12200, 20U-60-23320, 20U-60-23330 и 20U-60-23310 являются последовательными обновлениями заводских деталей Komatsu для платформы PC50UU-1/2, напрямую соответствующими кодам отливки производителя TZ512B1000-01 и TZ538B200001EU с идентичными показателями рабочего объема PHV-4B 2131,6 см³/об и крутящего момента 8312 Н·м.
В: Каков стандарт упаковки и консервации для экспортной транспортировки?О: Каждый приводной узел обрабатывается внутри антикоррозийной транспортной жидкостью, упаковывается в тяжелую полиэтиленовую пленку с ингибитором коррозии (VCI) и надежно закрепляется внутри фумигированного экспортного деревянного ящика, сертифицированного по стандарту ISPM-15, предназначенного для контейнерных и авиационных перевозок.
