Nabtesco GM06VL Редукционный двигатель главной передачи 172900-66370 182900-33470 для мини-экскаватора Yanmar B6U VIO60-6B

Место происхождения:Сделанный в Китае
Наименование марки:Belparts
Сертификация:2006/42/EC ISO9001
Номер модели:Янмар B6U VIO60-6B
Минимальное количество заказа:1pcs
Цена:Negotiated price
Условия оплаты:Т/Т, торговая гарантия, ПайПал
Возможность поставки:100 ПК/месяцев
Подробная информация о продукции
Выделить:

Вал мотора перемещения Ex-1003

,

вал мотора перемещения 31na-40010

,

Вал мотора перемещения Pc120

Model: Янмар B6U VIO60-6B
Part Name: Конечная передача
Part Number: 172900-66370 182900-3347
Type: GM06VL Альтернатива
Quality: Высококачественный послепродажный новенький
Speed: 2-скоростной аксиально-поршневой
Характер продукции

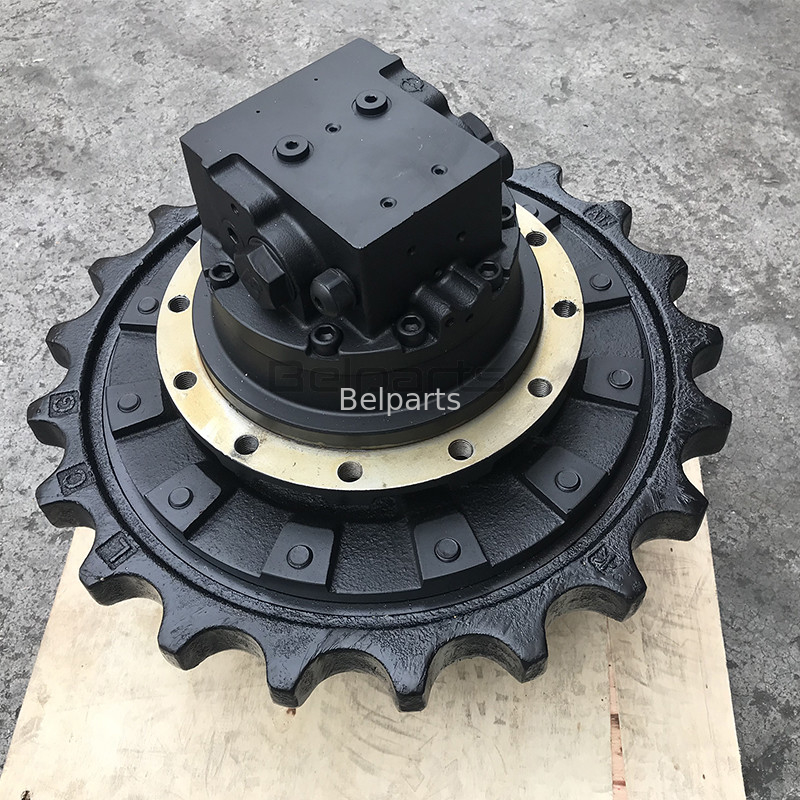

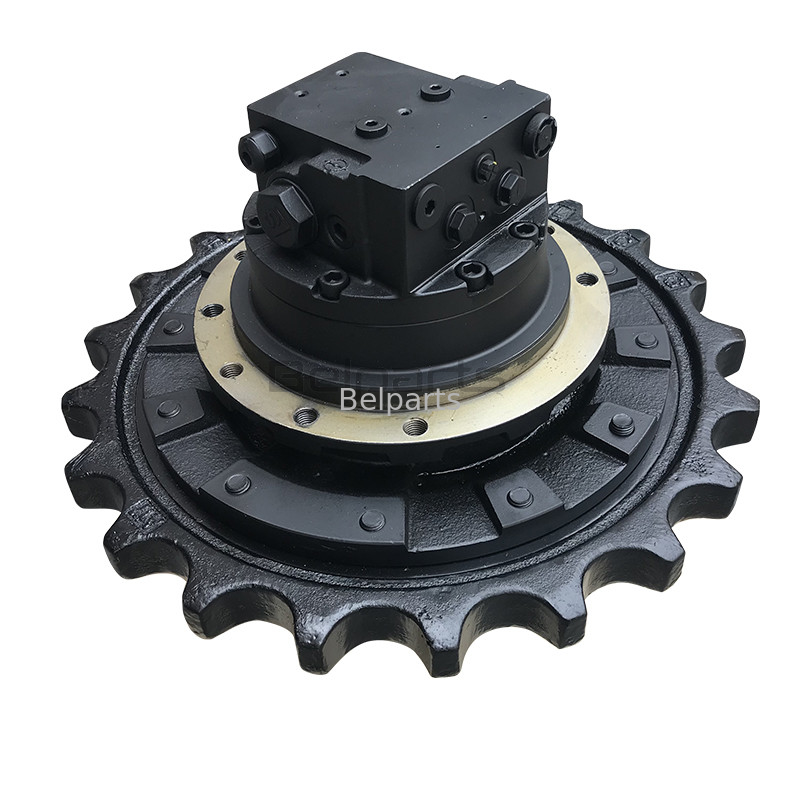

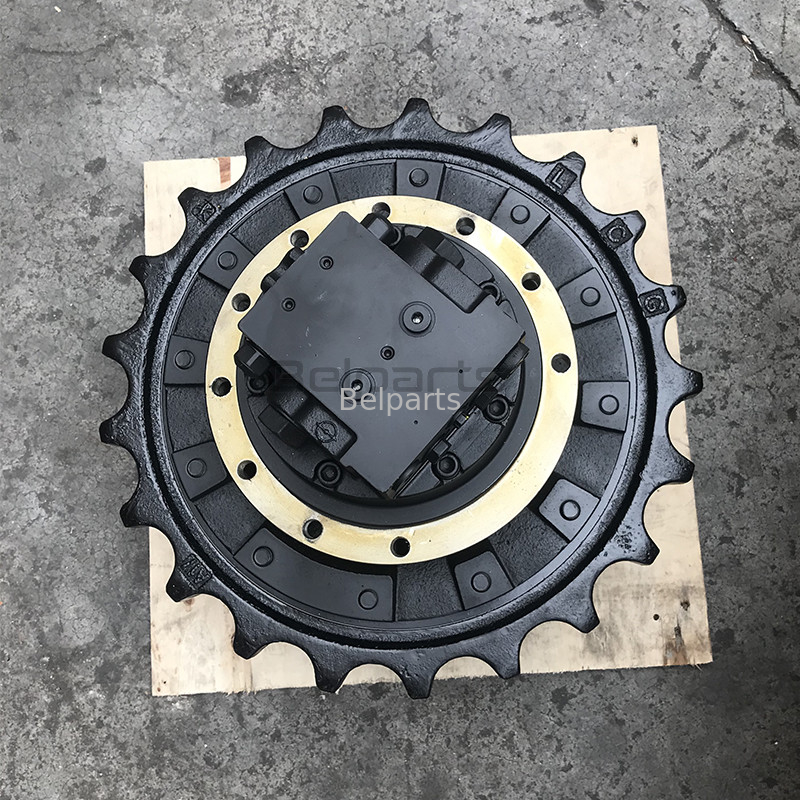

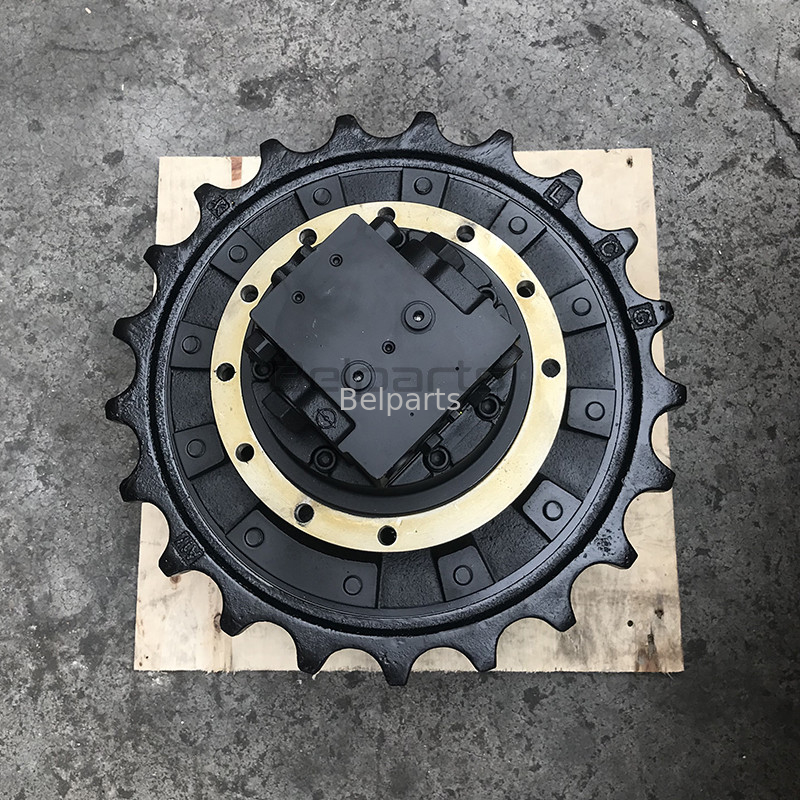

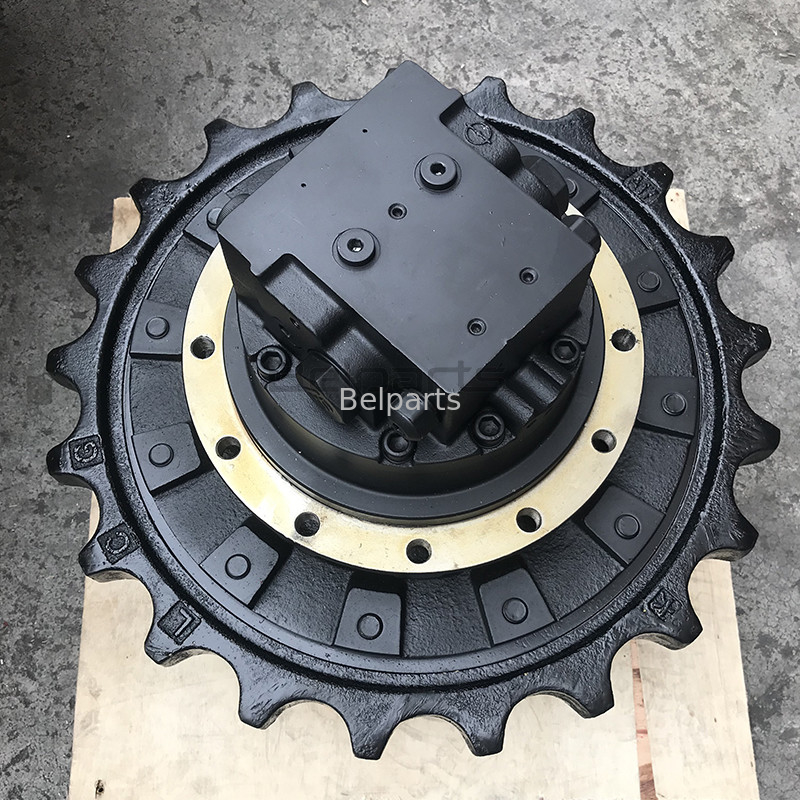

172900-66370 182900-33470 Финальный привод для Yanmar B6U VIO60-6B| Nabtesco GM06VL TM06N Ходовой механизм

Тяжелый звездочка 230 мм с глубиной посадочного пояска 75,5 мм для экскаваторов Yanmar 5,0–6,0 т.Гидравлический ходовой механизм Nabtesco GM06VL / TM06N с двойным рабочим объемом (двухскоростной Snellgange) в сборе с интегрированным планетарным редуктором, разработанный специально для мини-экскаваторов Yanmar B6U VIO60-6B, соответствующий спецификациям OEM.

1. Технические эксплуатационные характеристики

(Авторитет подтвержден каталогами запчастей Yanmar EPC и базами данных проектирования GM06VL/TM06N)

Параметр проектирования Проверенное значение в метрической системе
Номера деталей OEM Yanmar 172900-66370, 182900-33470 (Альтернатива: 17290066370, 18290033470, 182900-3347)
Основная платформа приводного механизма Альтернатива Nabtesco GM06VL / Серия TM06N (2-скоростной аксиально-поршневой)
Совместимая машина Yanmar YANMAR B6U VIO60-6B (также подходит для серий B6, B50-2)
Класс веса экскаватора Класс 5,0–6,0 тонн
Рабочее гидравлическое давление 21,0–24,5 МПа
Крепежная схема рамы 9 × M14 (болты рамы диаметром 14 мм)
Крепежная схема ведущей звездочки 12 × M14 (болты звездочки диаметром 14 мм)
Собственная масса агрегата 61,0 кг (тяжелая литая конструкция)
Размер упаковки в ящике 38 × 38 × 49 см
Состояние / Гарантия 100% новый / 12 месяцев

2. Полная схема ходовой части и монтажные размеры

(Прямые инженерные измерения по чертежу TM06N для гусеничных рам Yanmar B6U)

Индикатор размера Метрическое значение Роль и описание крепления
A (глубина посадочного пояска) 75,5 мм Глубокое посадочное место ходовой части
ØB (наружный посадочный поясок рамы) 220 мм Наружный установочный поясок рамы
ØC (внутренний посадочный поясок рамы) 180 мм Внутренний установочный поясок гусеничной рамы
ØD (внутренний посадочный поясок звездочки) 230 мм Центрирующий штифт ведущей звездочки 230 мм для тяжелых условий эксплуатации
ØE (PCD звездочки) 262 мм Диаметр окружности центров 12 отверстий для ведущей звездочки
ØF (наружный диаметр фланца) 284 мм Диаметр основного монтажного фланца
Крепежная схема гусеничной рамы 9 × M14 Прямое болтовое соединение с рамой ходовой части OEM
Крепежная схема ведущей звездочки 12 × M14 12-болтовое крепление M14 для высокого сопротивления сдвигу тяги

3. Решение проблем прогиба фланца и задержки переключения двух скоростей на Yanmar B6U VIO60-6B

Ваш 6-тонный Yanmar B6U отстает при сильном толкании траншеи или дергается при переключении на высокую скорость?Платформа Yanmar B6U с нулевым выносом передает интенсивный вращающий момент на ведущую звездочку диаметром 230 мм. Непрерывная тяжелая работа при давлении 24,5 МПа подвергает посадочный поясок глубиной 75,5 мм (A) сильному радиальному воздействию. При большом количестве рабочих часов люфт внутренних подшипников увеличивается, вызывая несоосное зацепление шестерен редуктора GM06VL. Одновременно с этим загрязнение гидравлической жидкости в двухскоростном блоке переключения Snellgange препятствует плавному переключению рабочего объема, оставляя гусеницу застрявшей на высокой передаче и снижая тяговое усилие на ободе на низкой скорости. Установка нашего прецизионно обработанного финального привода 172900-66370 восстанавливает 100% концентрическую центровку 230 мм, устраняет люфт шестерен и обеспечивает надежное двухскоростное движение.

4. Часто задаваемые вопросы (технические и коммерческие)

Для владельцев и операторов машин (инсайты C-конца)

В: Будет ли этот финальный привод TM06N напрямую крепиться к моему Yanmar B6U без модификации ведущей звездочки?О: Да. Он напрямую соответствует заводским номерам деталей OEM 172900-66370 и 182900-33470. Посадочный поясок рамы 180 мм (ØC), посадочный поясок звездочки 230 мм (ØD), PCD звездочки 262 мм (ØE с 12 отверстиями M14) и глубина посадочного пояска 75,5 мм (A) бесшовно совпадают с вашей существующей гусеничной рамой B6U.

В: Какова обязательная процедура смазки перед запуском этого сменного привода?О: Предварительно заполните корпус гидравлического двигателя свежей жидкостью ISO VG 46 через верхнюю сливную пробку корпуса. Отдельно заполните планетарный редуктор смазкой для экстремальных давлений SAE 80W-90 до уровня горизонтальной пробки контроля уровня масла перед запуском двигателя.

Для дилеров оборудования и ремонтных мастерских (инсайты B-конца)

В: Как 172900-66370 соотносится с 182900-33470 и Nabtesco GM06VL?О: 172900-66370 и 182900-33470 являются прямыми взаимозаменяемыми заводскими номерами сборочных единиц для серий Yanmar B6U и B6. Этот агрегат TM06N служит заменой для оригинальной платформы Nabtesco GM06VL для тяжелых условий эксплуатации, позволяя консолидировать запасы под одним артикулом.

В: Каковы точные характеристики грузовых перевозок для экспортной доставки?О: Вес упакованного агрегата составляет 61,0 кг (общий вес упаковки около 64,0 кг), а размеры — 38 × 38 × 49 см (0,071 м³). Каждый привод упакован в герметичный полиэтиленовый пакет с ингибитором коррозии (VCI) и надежно закреплен внутри экспортного деревянного ящика, сертифицированного по стандарту ISPM-15 (фумигированного).
