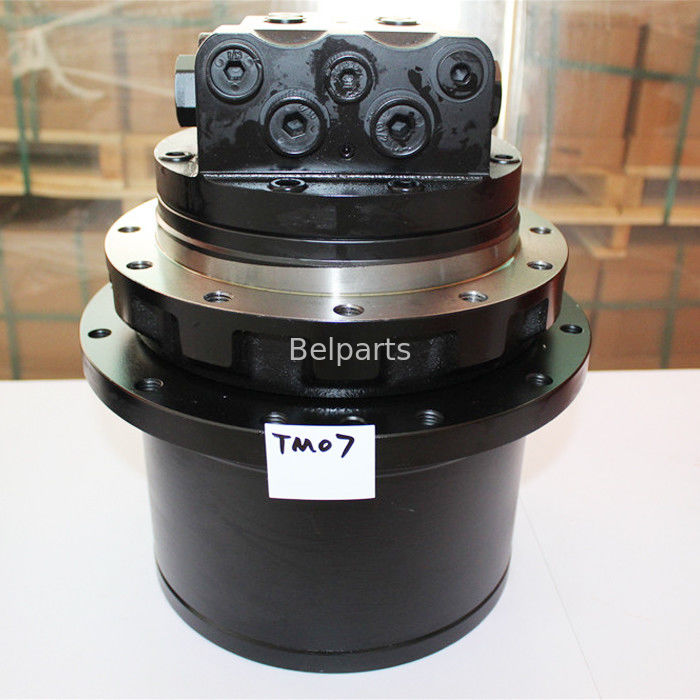

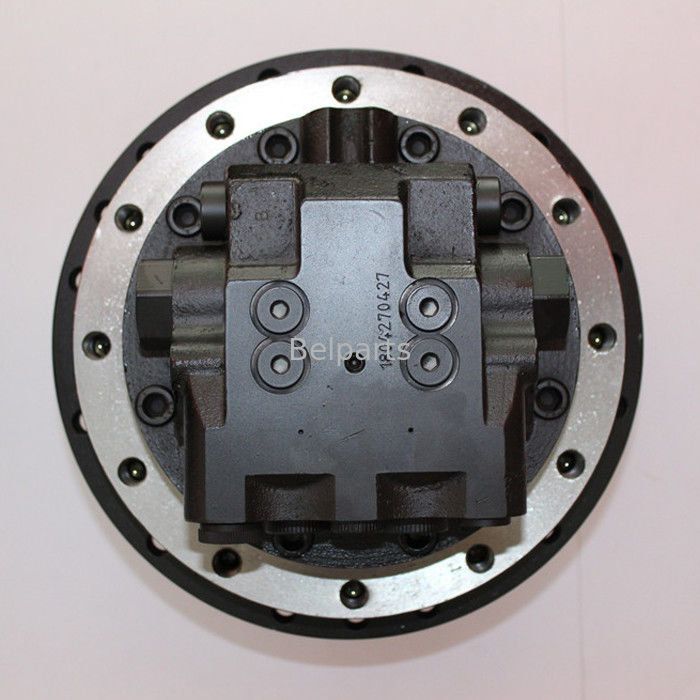

Final Drive Travel Motor для Doosan Daewoo DH55 DH60 DH60-7 DX60W | TM07VC (2401-9301C, 401-00473)
Гидравлический редуктор гусеничного хода с высоким крутящим моментом 8 340 Н·м, двухскоростной, с двойным фланцем M14 на 12 отверстий.Совершенно новый, сверхпрочный гидравлический мотор конечной передачи серии TM07VC, редуктор хода, собранный для гусеничных и колесных экскаваторов Doosan / Daewoo весом 5,5–6,5 тонн. Полностью взаимозаменяем с оригинальными деталями OEM Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245 и 170403-00100B.
1. Технические эксплуатационные характеристики
(Авторитет подтвержден инженерными каталогами Doosan Mottrol и руководствами по запчастям Doosan Infracore)
| Инженерный параметр | Проверенная техническая метрика |
|---|---|
| Номера деталей OEM Doosan | 2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B |
| Платформа гидравлического двигателя | TM07VC (Аксіально-поршневий двигун зі змінною роботою та інтегрованим двоступінчастим планетарним редуктором) |
| Совместимые модели Doosan / Daewoo | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (серия 6 тонн) |
| Класс веса экскаватора | Мини- / Миди-экскаваторы весом 5,5–6,5 тонн |
| Рабочий объем двигателя (мин / макс) | 34,0 / 55,8 см³/об (автоматическое переключение двух скоростей) |
| Коэффициент редукции планетарного механизма | 53,71:1 |
| Максимальный выходной тяговый момент | 8 340 Н·м |
| Максимальное давление в системе | 34,3 МПа (343 бар / 4 975 фунтов на квадратный дюйм) |
| Класс качества и гарантия | 100% совершенно новый стандарт |
2. Проверенная физическая совместимость и размеры монтажа
(Таблица прямой проверки соответствия физических размеров, соответствующая техническому чертежу OEM TM07VC)
| Расположение на чертеже | Критический параметр установки | Физический размер / Спецификация |
|---|---|---|
| A | Шаг центровочных отверстий звездочки (PCD) | Ø345 мм |
| B | Диаметр центрирующего пояска звездочки | Ø268 мм (Центрирующий фланец звездочки) |
| C | Диаметр посадочного пояска звездочки | Ø306 мм |
| D | Шаг центровочных отверстий рамы (PCD) | Ø124 мм |
| E | Диаметр центрирующего пояска рамы | Ø68 мм |
| F | Диаметр посадочного пояска рамы | Ø244 мм |
| G / H / J | Этапы выравнивания ходовой части | G: 210 мм | H: 250 мм | J: 282 мм |
| K | Резьба болтов фланца звездочки | 12 × M14 × P2.0 |
| L | Резьба болтов рамы гусеницы | 12 × M14 × P2.0 |
| M | Основные рабочие порты гидравлики (A/B) | PF 1/2" (Вход/выход высокого давления) |
| N | Порт слива масла из корпуса (T) | PF 3/8" (Сброс низкого давления из корпуса) |
| P | Порт управления двухскоростным режимом (Pi) | PF 1/4" (Выбор скорости хода) |
3. Решение проблем отклонения хода и заклинивания планетарного редуктора Doosan DH55 / DH60
Сталкиваетесь с проскальзыванием гусеницы под нагрузкой, уводом в сторону при повороте или чрезмерным нагревом вокруг планетарного редуктора? На экскаваторах Doosan DH и DX весом 5,5–6,5 тонн непрерывная работа в траншеях и на склонах подвергает планетарный редуктор с передаточным числом 53,71:1 сильным ударным нагрузкам. В течение длительных рабочих циклов износ механического уплотнения (двойного конуса) приводит к истощению смазочного масла в редукторе и попаданию абразивной грязи, что вызывает сколы планетарных шестерен и разрушение игольчатых подшипников. Одновременно с этим царапины на наклонной шайбе двигателя и пластине распределения потоков вызывают внутренний переток масла непосредственно в линию слива (PF 3/8"), что приводит к отклонению хода и плохой тяге при подъеме в гору. Установка нашего совершенно нового узла TM07VC (2401-9301C) восстанавливает максимальный выходной крутящий момент 8 340 Н·м, точное переключение на пониженную передачу, и 100% гидравлическую эффективность.
4. Часто задаваемые вопросы (технические и коммерческие)
Для владельцев машин и механиков парка техники (информация для конечных пользователей)
В: Как мне убедиться, что этот узел TM07VC подходит для моего экскаватора Doosan DH60-7? О: Измерьте схему расположения монтажных отверстий и диаметры ступиц: этот привод имеет PCD звездочки Ø345 мм с 12 болтами M14, центрирующий поясок звездочки Ø268 мм, посадочный поясок рамы Ø244 мм и 12 болтов M14 со стороны рамы. Если количество болтовых отверстий с обеих сторон равно 12, он устанавливается напрямую без каких-либо модификаций машины.
В: Поставляется ли конечный привод предварительно заполненным маслом для планетарного редуктора? О: Нет. Приводы хода поставляются только с внутренней консервационной жидкостью для защиты от ржавчины. Перед эксплуатацией машины заполните корпус планетарного редуктора примерно 1,2–1,5 литрами трансмиссионного масла для тяжелых условий эксплуатации SAE 80W-90 или 85W-140 GL-5 до уровня горизонтальной заливной пробки.
Для дилеров оборудования и ремонтных мастерских (информация для дистрибьюторов)
В: Какова взаимозаменяемость между номерами деталей Doosan 2401-9301C, 401-00473 и 170403-00098? О: Эти номера деталей представляют собой официальные замены (суперсессии) заводских деталей Doosan/Daewoo для одной и той же TM07VC гидравлической редукторной платформы (передаточное число 53,71:1, крутящий момент 8 340 Н·м, основные порты PF 1/2"). Они на 100% физически и гидравлически взаимозаменяемы, что позволяет дистрибьюторам консолидировать запасы запчастей для машин Doosan DH55, DH60-7 и DX60W под одним артикулом.

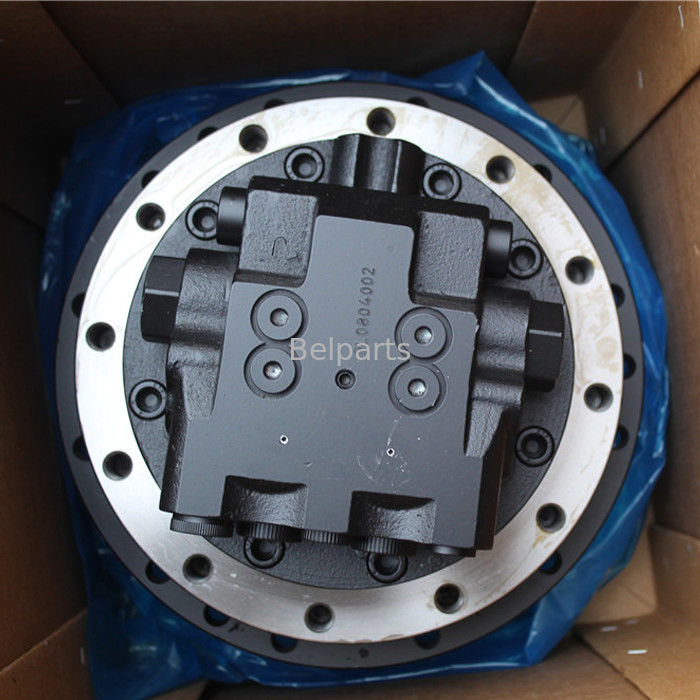

В: Какой стандарт экспортной упаковки используется для международных грузоперевозок? О: Каждый привод TM07VC обрабатывается антикоррозийным покрытием, оснащается заглушками для портов с усиленной резьбой, упаковывается во влагостойкий полиэтиленовый пакет VCI и закрепляется в усиленном, фумигированном экспортном деревянном ящике, соответствующем стандарту ISPM-15, предназначенном для международных контейнерных и авиаперевозок.
